Сервопривод воздушной заслонки (BMW 5 Series E12)

Снятие

Снимите воздушный фильтр.

Разъедините разъем сервопривода воздушной заслонки.

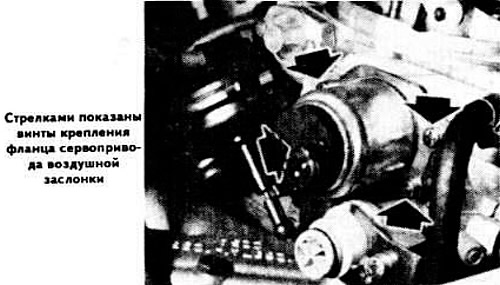

Снимите сервопривод воздушной заслонки, отвернув четыре винта крепления его фланца.

Проверка технического состояния

Убедитесь в том, что рычаг привода воздушной заслонки поворачивается на 360°.

Проверьте подвижность воздушной заслонки.

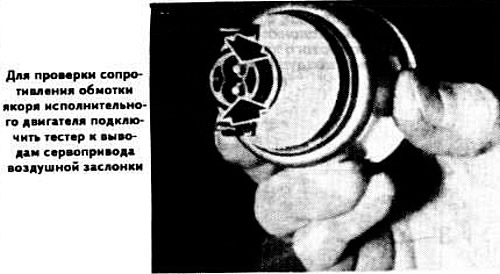

Подключите тестер (в режиме омметра) к выводам сервопривода воздушной заслонки и проверьте сопротивление обмотки якоря исполнительного двигателя, которое должно быть в пределах 0,87-1,63 Ом.

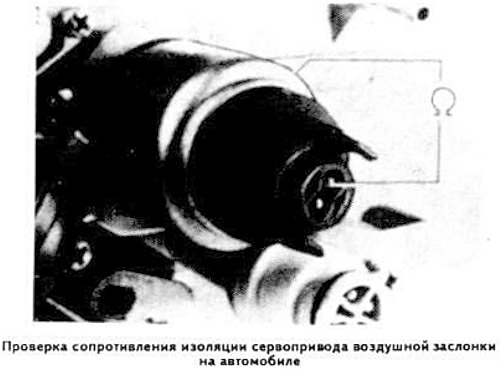

Подключите тестер между одним из выводов сервопривода и корпусом последнего и проверьте сопротивление изоляции, которое должно быть R=∞.

Примечание. Проверка сопротивления обмотки якоря исполнительного двигателя сервопривода и сопротивление изоляции может производиться непосредственно на автомобиле. В этом случае сопротивление обмотки якоря должно быть в пределах 0,9-1,7 Ом.

Установка

Убедитесь в правильном положении соединительной тяги и рычага привода воздушной заслонки.

Установите сервопривод воздушной заслонки (он может занимать только одно положение) и затяните винты крепления фланца сервопривода.

Соедините разъем сервопривода воздушной заслонки.

Установите воздушный фильтр.
