Снятие и установка масляного насоса — двигатели М20, М30 и М50 (BMW 5 Series E34)

Снятие

Отключить провод массы от аккумулятора.

Внимание: При отключении аккумулятора стирается информация в электронных устройствах памяти, например накопитель неисправностей двигателя или память охранного кода радиоприемника. При отключении аккумулятора соблюдать указания раздела "Снятие и установка аккумулятора".

Снять масляный картер.

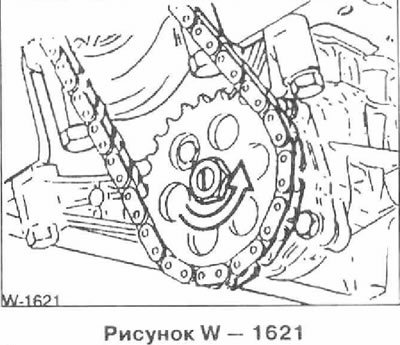

Двигатели М30, М50: Отвернуть гайку, снять звездочку вместе с цепью, предварительно сняв натяжное устройство цепи.

Внимание: Гайки на двигателе М50 имеют левую резьбу.

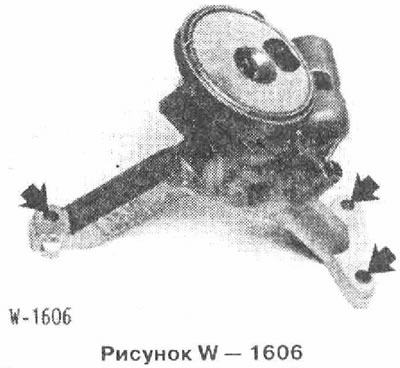

Отвернуть масляный насос «стрелки».

Вытащить масляный насос. При этом на двигателе М30 обратить внимание на положение распорных пластин между масляным насосом и моторным блоком. На двигателе М50 обратить внимание на положение обеих центрирующих втулок.

Установка

Проверить масляный насос.

Вставить масляный насос и завернуть болты с моментом затяжки 20 нм.

Двигатели М20, М30: Привернуть звездочку с наложенной цепью. Установить натяжное устройство.

Установить масляный картер.

Залить масло в двигатель. Метки на стержне указывают на уровень масла в двигателе. Разница между метками min и max составляет 1 литр.

Опустить автомобиль.

Подключить провод массы к аккумулятору.

После пробной поездки проверить герметичность масляного картера и при необходимости осторожно подтянуть все болты.

Проверка масляного насоса

Снять масляный насос.

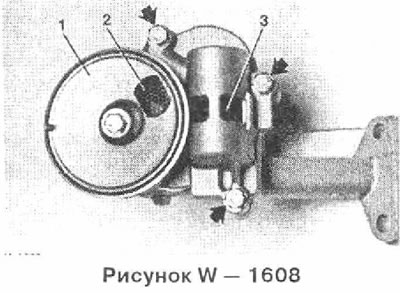

Снять крышку 1 маслозаборника. Вытащить сетку 2 и промыть в топливе.

Повернуть приводной вал и при этом проверить легкость хода шестерен.

Отвернуть крышку масляного насоса «стрелки» и вынуть шестерни.

Проверить корпус и крышку на отсутствие трещин, а шестерни на отсутствие износа.

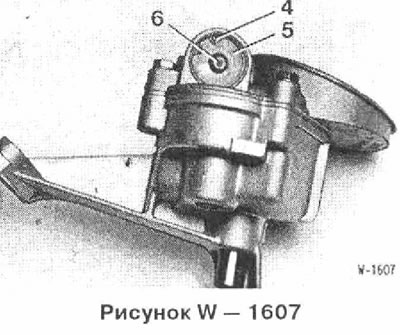

Снять клапан защиты от перегрузки, для этого сжать специальными щипцами и вытащить стопорное кольцо 4.

Внимание: Шайба 5 прижата пружиной клапана, поэтому ее следует придерживать соответствующим стержнем или головкой ключа. Вытащить пружину и поршень 6.

Проверить легкость перемещение поршня в корпусе.

Измерить длину нажимной пружины. Заданное значение длины пружины в свободном состоянии: 44+0,2 мм.

Вставить поршень, пружину 3 на рисунке W — 1608, а также шайбу и удерживать отверткой.

Вставить стопорное кольцо.

Привернуть крышку масляного насоса с моментом затяжки 9 нм.

Поставить крышку.

Установить масляный насос.
