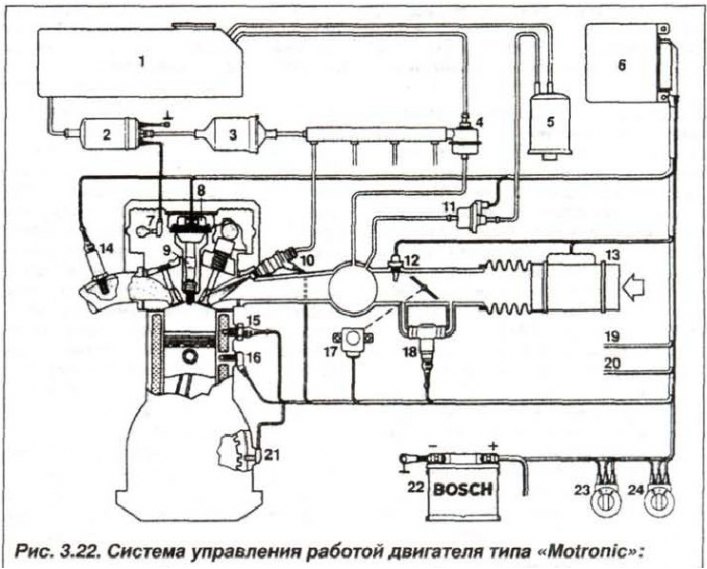

1 - топливный бак; 2 - топливный насос; 3 - топливный фильтр; 4 - регулятор давления топлива; 5 - адсорбер; 6 - ЭБУ; 7 - датчик положения распредвала; 8 - катушка зажигания; 9 - свеча зажигания; 10 - форсунка; 11 - клапан адсорбера; 12 - датчик температуры воздуха; 13 - измеритель расхода воздуха; 14 - датчик содержания кислорода; 15 - датчик температуры охлаждающей жидкости; 16 - датчик детонации; 17 - датчик положения дроссельной заслонки; 18 - регулятор холостого хода; 19, 20 - к ШС диагностики; 21 - датчик частоты вращения вала двигателя; 22 - АБ; 23 - замок зажигания; 24 - включение кондиционера
Последовательность проверки при определении неисправностей КСУД «Motronic» (DME)
| Признак неисправности | Последовательность проверки |
| Двигатель не запускается | 1. Соединение с «массой» двигателя и аккумуляторной батареи 2. Плавкие предохранители, топливный насос, реле 3. Топливный фильтр и топливный насос 4. Герметичность воздушного тракта 5. Электропроводка и соединения подсистемы впрыска топлива 6. Форсунки 7. Измеритель расхода воздуха 8. Регулятор давления топлива и производительность топливного насоса 9. ЭБУ и надежность соединений в его разъеме |
| 1. Соединение с «массой» двигателя и аккумуляторной батареи 2. Плавкие предохранители, топливный насос, реле 3. Топливный фильтр и топливный насос 4. Герметичность воздушного тракта 5. Датчик температуры охлаждающей жидкости 6. Регулятор холостого хода 7. Фильтр измерителя расхода воздуха 8. Измеритель расхода воздуха 9. Регулятор давления топлива и производительность топливного насоса 10. Форсунки 11. Дроссельная заслонка, корпус дроссельной заслонки, заедание дроссельной заслонки 12. Электропроводка и соединения подсистемы впрыска топлива 13. ЭБУ и надежность соединений в его разъеме | |
| 1. Соединение с «массой» двигателя и аккумуляторной батареи 2. Плавкие предохранители, топливный насос, реле системы впрыска 3. Топливный фильтр и топливный насос 4. Герметичность воздушного тракта 5. Электропроводка и соединения системы впрыска топлива 6. Измеритель расхода воздуха 7. Датчик температуры охлаждающей жидкости 8. Регулятор давления топлива и производительность топливного насоса 9. Форсунки 10. Фильтр измерителя расхода воздуха 11. ЭБУ и надежность соединений в его разъеме 12. Система предотвращения детонации | |
| Двигатель запускается и глохнет | 1. Соединение с «массой» двигателя и аккумуляторной батареи 2. Плавкие предохранители, топливный насос, реле системы впрыска 3. Топливный фильтр и топливный насос 4. Герметичность воздушного тракта 5. Электропроводка и соединения подсистемы впрыска топлива 6. Регулятор холостого хода 7. Дроссельная заслонка, корпус дроссельной заслонки, заедание дроссельной заслонки, ее приоткрытие 8. Фильтр измерителя расхода воздуха 9. Измеритель расхода воздуха 10. Регулятор давления топлива и производительность топливного насоса 11. Форсунки 12. ЭБУ и надежность соединении в его разъеме |
| Неустойчивая работа двигателя на холостом ходу | 1. Регулятор холостого хода 2. Герметичность воздушного тракта 3. Соединение с «массой» двигателя и аккумуляторной батареи 4. Электропроводка и соединения подсистемы впрыска топлива 5. Дроссельная заслонка, корпус дроссельной заслонки, заедание дроссельной заслонки, ее приоткрытие 6. Датчик температуры охлаждающей жидкости 7. Фильтр измерителя расхода воздуха 8. Измеритель расхода воздуха 9. Регулятор давления топлива и производительность топливного насоса 10. Форсунки 11. ЭБУ и надежность соединений в его разъеме |
| Обороты холостого хода не соответствуют норме | 1. Герметичность воздушного тракта 2. Соединение с «массой» двигателя и аккумуляторной батареи 3. Электропроводка и соединения подсистемы впрыска топлива 4. Регулятор холостого хода 5. Датчик положения дроссельной заслонки 6. Фильтр измерителя расхода воздуха 7. Измеритель расхода воздуха 8. Датчик температуры охлаждающей жидкости 9. Дроссельная заслонка, корпус дроссельной заслонки, заедание дроссельной заслонки, ее приоткрытие 10. Форсунки 11. ЭБУ и надежность соединений в его разъеме |
| Пропуски зажигания на холостом ходу | 1. Герметичность воздушного тракта 2. Датчик температуры охлаждающей жидкости 3. Фильтр измерителя расхода воздуха 4. Измеритель расхода воздуха 5. Соединение с «массой» двигателя и аккумуляторной батареи 6. Электропроводка и соединения подсистемы впрыска 7. Форсунки 8. ЭБУ и надежность соединений в его разъеме |
| Пропуски зажигания при движение постоянной скоростью | Измеритель расхода воздуха |
| Перебои в работе двигателя при разгоне | 1. Герметичность воздушного тракта 2. Соединение с «массой» двигателя и аккумуляторной батареи 3. Электропроводка и соединения подсистемы впрыска топлива 4. Фильтр измерителя расхода воздуха 5. Измеритель расхода воздуха 6. Датчик температуры охлаждающей жидкости 7. Топливный фильтр и топливный насос 6. Регулятор давления топлива и производительность топливного насоса 9. Форсунки 10. Датчик концентрации кислорода в отработавших газах (в зависимости от комплектации) 11. ЭБУ и надежность соединений в его разъеме |
| Неустойчивая работа двигателя на постоянной скорости движения | 1. Герметичность воздушного тракта 2. Соединение с «массой» двигателя и аккумуляторной батареи 3. Электропроводка и соединения подсистемы впрыска топлива 4. Фильтр измерителя расхода воздуха 5. Измеритель расхода воздуха 6. Датчик температуры охлаждающей жидкости 7. Топливный фильтр и топливный насос 8. Регулятор давления топлива и производительность топливного насоса 9. Форсунки 10. ЭБУ и надежность соединений в его разъеме |
| Неустойчивая работа двигателя при торможении двигателем | 1. Соединение с «массой» двигателя и аккумуляторной батареи 2. Электропроводка и соединения подсистемы впрыска 3. Датчик температуры охлаждающей жидкости 4. Плавкие предохранители, топливный насос, реле системы впрыска 5. Датчик положения дроссельной заслонки 6. Форсунки 7. Измеритель расхода воздуха 8. Система предотвращения детонации 9. ЭБУ и надежность соединений в его разъеме |
| Детонация при разгоне | 1. Система предотвращения детонации 2. Электропроводка и соединения подсистемы впрыска 3. Измеритель расхода воздуха 4. ЭБУ и надежность соединений в его разъеме |
| Плохая приемистость двигателя | 1. Герметичность воздушного тракта 2. Соединение с «массой» двигателя и аккумуляторной батареи 3. Электропроводка и соединения подсистемы впрыска топлива 4. Датчик положения дроссельной заслонки 5. Датчик температуры охлаждающей жидкости 6. Топливный фильтр и топливный насос 7. Фильтр измерителя расхода воздуха 8. Измеритель расхода воздуха 9. Регулятор давления топлива и производительность топливного насоса 10. Форсунки 11. ЭБУ и надежность соединений в его разъеме |
| Повышенный расход топлива | 1. Фильтр измерителя расхода воздуха 2. Клапан систем снижения токсичности выхлопа и рециркуляции отработавших газов 3. Датчик температуры охлаждающей жидкости 4. Датчик положения дроссельной заслонки 5. Регулятор холостого хода 6. Электропроводка и соединения подсистемы впрыска топлива 7. Измеритель расхода воздуха 8. Форсунки 9. ЭБУ и надежность соединений в его разъеме 10. Выключатели защиты и частичной нагрузки |
| Повышенное содержание CO в отработавших газах | 1. Фильтр измерителя расхода воздуха 2. Датчик концентрации кислорода в отработавших газах (в зависимости от комплектации) 3. Клапан систем снижения токсичности выхлопа и рециркуляции отработавших газов 4. Дроссельная заслонка, корпус дроссельной заслонки, заедания дроссельной заслонки, ее приоткрытие 5. Датчик положения дроссельной заслонки 6. Датчик температуры охлаждающей жидкости 7. Соединение с «массой» двигателя и аккумуляторной батареи 8. Электропроводка и соединения подсистемы впрыска 8. Форсунки 10. Измеритель расхода воздуха 11. ЭБУ и надежность соединений в его разъеме |
| Пониженное содержание CO а отработавших газах | 1. Герметичность воздушного тракта 2. Датчик концентрации кислорода в отработавших газах (в зависимости от комплектации) 3. Клапан систем снижения токсичности выхлопа и рециркуляции отработавших газов (в зависимости от комплектации) 4. Фильтр измерителя расхода воздуха 5. Датчик положения дроссельной заслонки 6. Датчик температуры охлаждающей жидкости 7. Топливный фильтр и топливный насос 8. Регулятор давления топлива и производительность топливного насоса 9. Форсунки 10. Измеритель расхода воздуха 11. Электропроводка и соединения подсистемы впрыска 12. ЭБУ и надежность соединений в его разъеме |
| Двигатель не развивает полной мощности и не обладает достаточной приемистостью | 1. Герметичность воздушного тракта 2. Фильтр измерителя расхода воздуха 3. Соединение с «массой» двигателя и аккумуляторной батареи 4. Электропроводка и соединения подсистемы впрыска 5. Топливный фильтр и топливный насос 6. Датчик температуры охлаждающей жидкости 7. Датчик положения дроссельной заслонки 8. Измеритель расхода воздуха 9. Регулятор давления топлива и производительность топливного насоса 10. Форсунки 11. Датчик концентрации кислорода а отработавших газах (в зависимости от комплектации) 12. Дроссельная заслонка, корпус дроссельной заслонки, заедание дроссельной заслонки, ее приоткрытие 13. ЭБУ и надежность соединений в его разъеме |
