Verificarea deformarii laterale si radiale a rotilor (BMW X5 E53)

Verificarea deplasării laterale și radiale a roților trebuie efectuată în următoarea ordine. Verificați rulmenții butucului roții, trebuie să fie în stare bună. Pregătiți dispozitivul "36.1.030" - un dispozitiv de măsurare. Ridicați mașina și puneți-o pe suporturi. Verificați deformarea laterală a roții cu ajutorul dispozitivului "36.1.030" (Fig. 15.4). Comparați rezultatele măsurătorilor cu specificațiile tehnice prezentate mai sus.

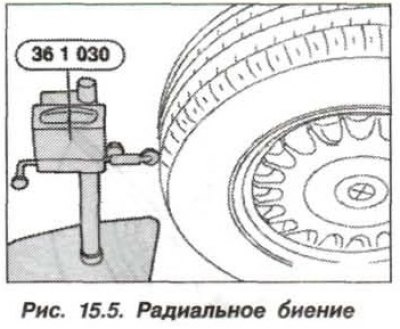

Verificați deformarea radială a roții cu ajutorul dispozitivului "36.1.030" (Fig. 15.5). Comparați rezultatele măsurătorilor cu specificațiile tehnice prezentate mai sus. Dacă este necesar, marcați poziția greutăților de echilibrare și îndepărtați-le.

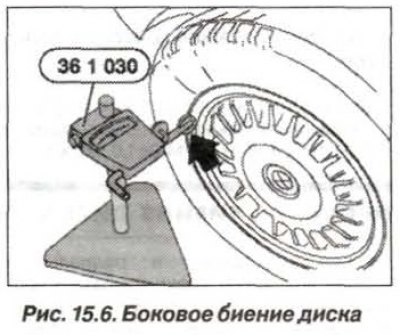

Verificați deformarea laterală a discului cu ajutorul dispozitivului "36.1.030" (Fig. 15.6). Comparați rezultatele măsurătorilor cu specificațiile tehnice prezentate mai sus.

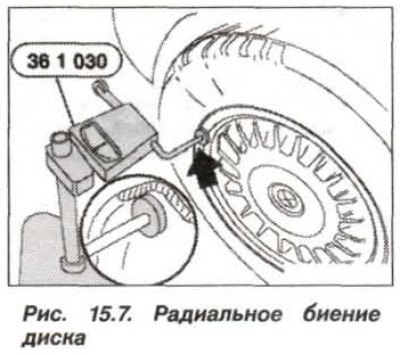

Verificați deplasarea radială a discului folosind dispozitivul "36.1.030" (Fig. 15.7). Comparați rezultatele măsurătorilor cu specificațiile tehnice prezentate mai sus.





Verificarea bateriei laterale și radiale a ansamblului roții pe un suport de echilibrare trebuie efectuată într-o ordine similară. Pentru a echilibra ansamblul roții, utilizați greutăți instalate pe janta.
