Детальные технические характеристики (BMW 3 Series E21)

Оглавление: Данные для регулировки ↓ Масло для коробки передач ↓ Моменты затяжки основных резьбовых…↓

Четырехступенчатая коробка передач производства фирмы Getrag с синхронизаторами марки Borg-Warner на всех передачах переднего хода. Переключение передач производится рычагом на туннеле пола кузова.

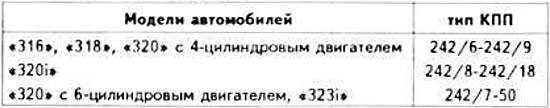

Типы коробок передач, применяемые на автомобилях

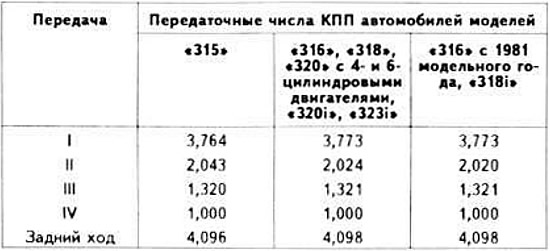

Передаточные числа

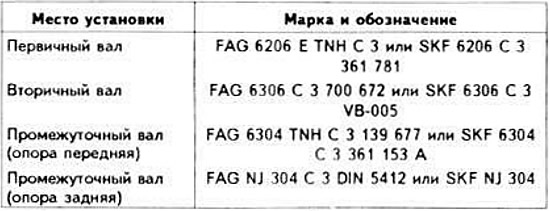

Подшипники качения, применяемые в КПП

Температура нагрева картера коробки передач при запрессовке подшипников, °C: 80.

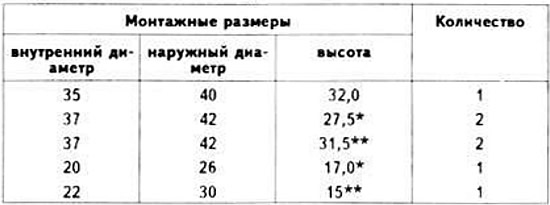

Подшипники качения вторичного вала КПП

* До 1977 модельного года.
** С 1978 модельного года.

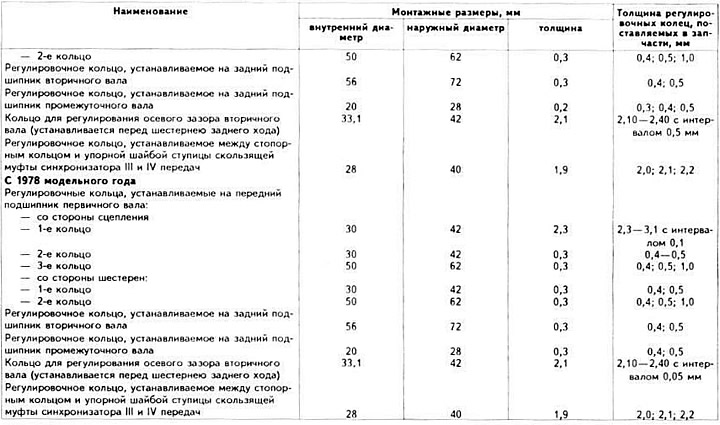

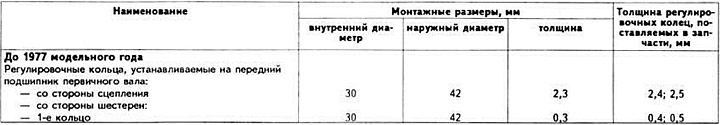

Регулировочные кольце подшипников валов КПП

Данные для регулировки

Осевой зазор между торцом нового блокирующего кольца и торцом зубчатого венца синхронизатора, мм: 1,0.

Минимальный осевой зазор между торцом блокирующего кольца и торцом зубчатого венца синхронизатора, мм: 0,8.

Ширина направляющего ребра, мм (до 1977 модельного года):

вилок переключения I и II, III и IV передач: 5^-0,030_+0,078.
вилки переключения заднего хода КПП автомобилей с 4-цилиндровым двигателями: 6^-0,07_-0.145.

Ширина направляющего ребра вилок переключения передач, мм (с 1978 модельного года): 13,95^-0,1.

Промежуточный вал может быть частично разобран. На нем выполнены зубчатые венцы только шестерен I и II передач. Спрессовку и напрессовку шестерен III и IV передач необходимо производить на прессе.

Усилие спрессовки шестерен III и IV передач промежуточного вала, тс: 10.

Усилие напрессоеки шестерен III и IV передач промежуточного вала (предварительно их необходимо нагреть до температуры 120—150°C), тс: 4-6.

Биение вторичного вала при измерении по шейке, мм, не более: 0,07.

Осевой зазор, мм:

первичного вала: 0,12—0,18;
вторичного вала: 0,14—0,20.

Передаточное число привода спидометра: 10/4.

Масло для коробки передач

Заправочная емкость картера коробки передач, л: 1,0.

Применяемое масло- масло для коробки передач SAE 80; MIL L-2105; API GL-4.

Периодичность проверки уровня масла: через каждые 15000 км пробега (масло должно быть на уровне нижней кромки заливного отверстия).

Периодичность замены масла: через каждые 30000 км пробега (сразу после поездки).

Моменты затяжки основных резьбовых соединений, кгс·м

Болт крепления картера коробки передач к блоку двигателя: М8: 2,2—2,4; М10: 4,7—5,1; М12: 8,0—8,8.
Гайка крепления сайлент-блока к поперечине: 4,3—4,8.
Гайка заднего конца вторичного вала коробки передач: 10,0.
Гайка болта крепления задней крышки к картеру коробки передач: 2,5.
Гайка болта крепления опоры кронштейна подвески к картеру коробки передач: 2,0—2,5.
Пробка сливного отверстия: 5,0±1,0.
болт крапления оси промежуточной шестерни заднего хода (для автомобилей с 6-цилиндровыми двигателями): 4,0—5,0.
