Снятие и установка стартера. Модели 316i, 318i (BMW 3 Series E36)

Стартер расположен сбоку от места соединения двигателя с коробкой передач и снимается наверх.

Снятие

Отключить провод массы от аккумулятора.

Внимание: При отключении аккумулятора стирается информация в электронных устройствах памяти, например накопитель неисправностей двигателя или память охранного кода радиоприемника. Аккумулятор отключать только при выключенном зажигании, чтобы не вывести из строя блок управления системы впрыска топлива. При отключении аккумулятора соблюдать указания разделов "Радиоприемник" и "Снятие и установка аккумулятора".

На моделях 530i, 535i, 524td, 525tds: Клемму аккумулятора отключать на соединителе на переборке.

Внимание: При отключении аккумулятора стирается информация в электронных устройствах памяти, например накопитель неисправностей двигателя или память охранного кода радиоприемника. При отключении аккумулятора соблюдать указания раздела "Снятие и установка аккумулятора".

Снять крышку воздушного фильтра и расходомер воздуха.

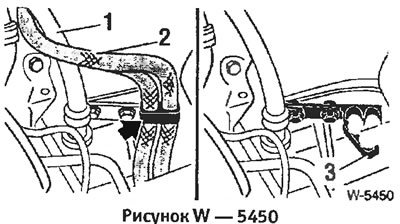

Отсоединить шланги «2» маслоизмерительного стержня «2», для чего освободить скобу «3».

Освободить верхние скобы шлангов.

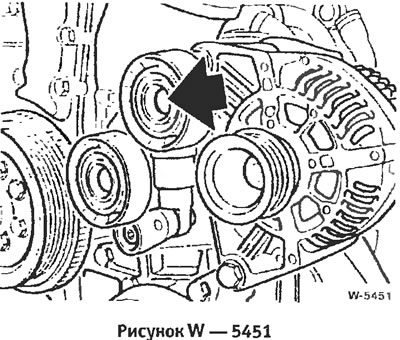

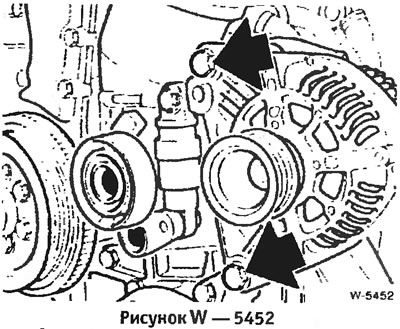

Вытащить регулятор холостого хода из резинового крепления «стрелка».



Отвернуть болт «4» крепления маслоизмерительного стержня.

Вытащить направляющую трубку маслоизмерительного стержня.

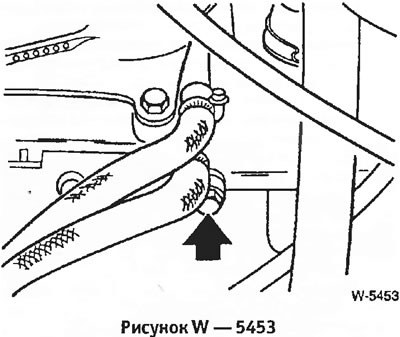

Отвернуть кабельный канал под впускным коллектором.



Отвернуть гайку «стрелка».

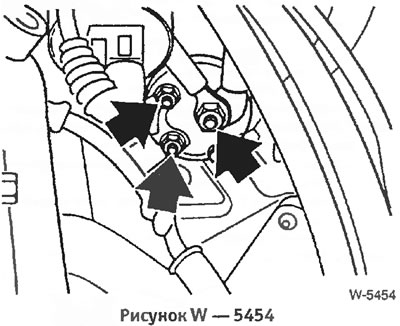

Замаркировать липкой лентой и отсоединить провода от стартера.

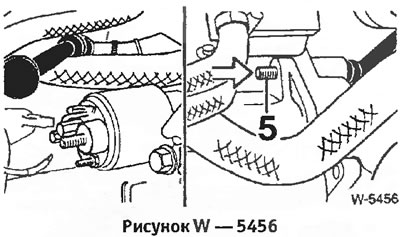

Отвернуть верхний болт стартера, отжимая при этом водяной шланг вниз.



Вытащить болт «5».

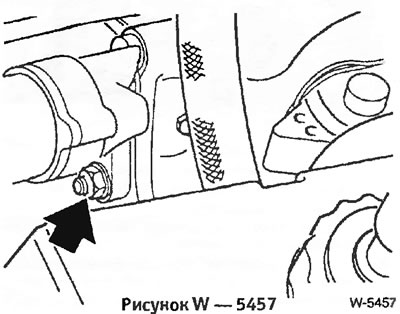

Отвернуть и вытащить нижний болт крепления.

Вытащить стартер.

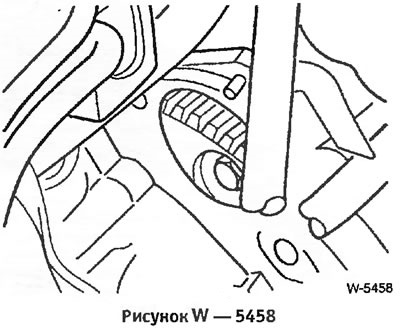

Проверить целостность шестерни стартера и зубчатый венец стартера.

Установка

Установка стартера производится в обратной последовательности. Не забыть установить прокладочные шайбы болтов крепления.

Установить направляющую трубку маслоизмерительного стержня с новым кольцом круглого сечения.

Подключить провод массы к аккумулятору.

Внимание: Аккумулятор подключать при выключенном зажигании, в противном случае может выйти из строя электронный блок управления устройства впрыскивания.

Установить время на часах.

Задать охранный код радиоприемника, см. раздел "Установка кода радиоприемника".
