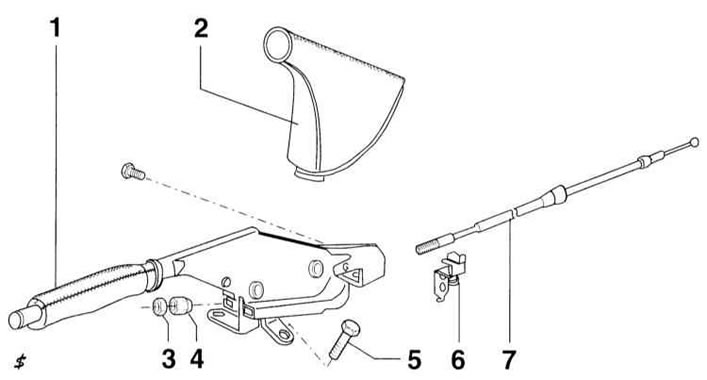

Рычаг стояночного тормоза
1 — рычаг стояночного тормоза
2 — крышка
3 — контргайка
4 — регулировочная гайка
5 — болт
6 — выключатель стояночного тормоза
7 — трос привода стояночного тормоза

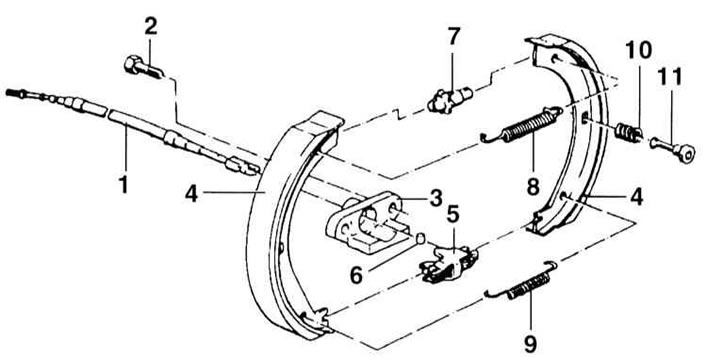

Колодки стояночного тормоза
1 — трос привода
2 — болт
3 — опора
4 — тормозная колодка
5 — замок
6 — палец
7 — регулировочный винт
8 — нижняя стяжная пружина
9 — верхняя стяжная пружина
10 — пружина сжатия
11 — штифт
Снятие
1. Снимите задний тормозной диск.

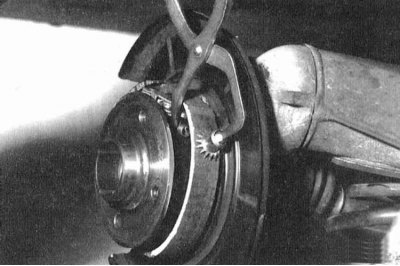

2. Отсоедините с помощью щипцов переднюю возвратную пружину, пружину со следами коррозии или ослабленную пружину замените.

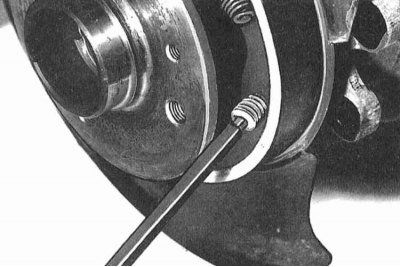

3. Немного сожмите пружину торцевым ключом на 5 мм, поверните на угол 90° (1/4 оборота) и снимите нажимную пружину с тормозной колодки.
4. Аналогичным образом снимите пружину с другой тормозной колодки.
5. Разъедините обе тормозные колодки вверху и снимите вниз.

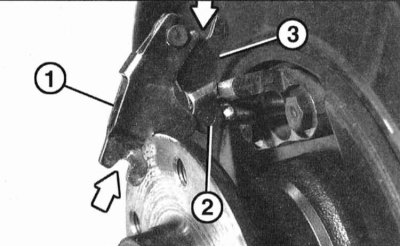

6. Проверьте легкость хода замка, при необходимости снимите его. Для этого потяните элемент -1- назад, выдавите палец -2- и снимите элемент -3- с троса.
Установка
Обязательно заменяйте тормозные колодки на обеих сторонах.
1. Слегка смажьте скользящие поверхности и палец замка смазкой "Molykote-Paste-G".
2. Соедините вверху замок с пальцем -2- с тросом привода тормоза.

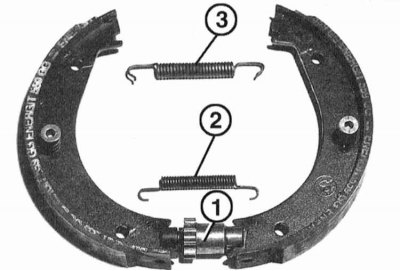

3. Проверьте движение механизма регулировки тормозных колодок -1-, слегка смажьте резьбу смазкой "Molykote". Отверните назад резьбовой элемент.
4. Установите механизм регулировки тормозных колодок внизу между тормозными колодками. Соедините возвратную пружину -2- (пружина меньшего диаметра) с тормозными колодками. 3 – верхняя возвратная пружина.

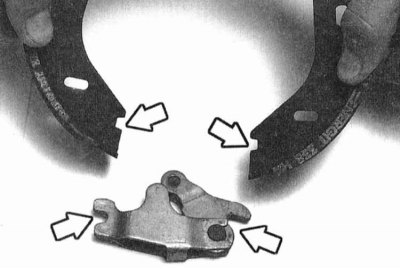

5. Вставьте на место тормозные колодки. Вверху тормозные колодки должны войти в пазы (стрелки на иллюстрации) замка.

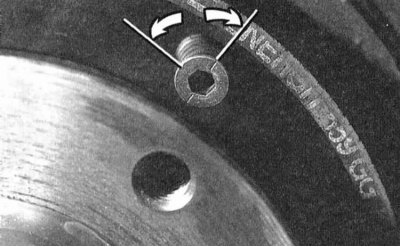

6. Прижмите две пружины сжатия торцевым ключом на 5 мм и одновременно поверните на угол 90°. В закрытом положении маркировка на головке винта стоит, как показано на иллюстрации.
7. С помощью щипцов для тормозной пружины соедините верхнюю возвратную пружину.

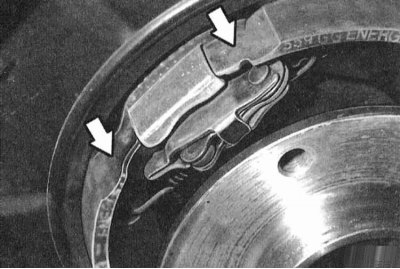

8. Тормозные колодки (стрелки на иллюстрации) должны прилегать к опоре скобы тормоза.
9. Установите на место тормозной диск и заднее колесо.
10. Отрегулируйте стояночный тормоз, обратитесь к Разделу Регулировка стояночного тормоза.
Если тормозные колодки стояночного тормоза заменялись, их необходимо приработать на дороге с неинтенсивным движением транспорта следующим образом. Двигаясь со скоростью 40 км/час, осторожно затяните стояночный тормоз так, чтобы ощущалось легкое торможение. При сохранении скорости движения затяните тормоз на один зубец и проедьте так около 400 м. Отпустите тормоз и дайте ему охладиться. Рекомендуется этот процесс повторять один раз в три месяца независимо от замены тормоза, так при этом удаляется ржавчина, которая может образоваться на фрикционной поверхности, и продукты износа.
