Снятие и установка выпускного коллектора

            0

Модели 316i, 318i



Снятие



1. Отсоедините приемную трубу от выпускного коллектора, обратитесь к Разделу Снятие и установка впускного трубопровода.

2. Отверните два болта крепления трубопровода для подачи воздуха в выпускной коллектор.

3. Отверните болты крепления и снимите выпускной коллектор с головки цилиндров.

Установка



4. Очистите уплотнительные поверхности на выпускном коллекторе и головке цилиндров. Уплотнительную прокладку обязательно заменяйте на новую.

5. Смажьте резьбу шпилек крепления выпускного коллектора высокотемпературной медной смазкой.

6. Закрепите выпускной коллектор новыми самостопорящимися медными гайками, затянув их крест-накрест изнутри наружу, приведенными в Спецификациях усилиями.

7. Закрепите трубопровод подачи воздуха с новой прокладкой на выпускном коллекторе.

8. Закрепите приемную трубу с новым уплотнением моментом 30 Н·м на выпускном коллекторе.

Модели 320d



Снятие



9. Снимите фильтрующий элемент воздушного фильтра двигателя, обратитесь к Разделу Замена фильтрующего элемента воздушного фильтра.

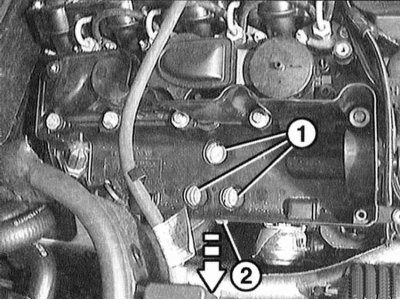

10. Снимите крышки болтов крепления турбокомпрессора в точках -1-.


11. Снимите вниз экран у планки -2- (стрелка на иллюстрации).

12. Отверните болты крепления турбокомпрессора к выпускному коллектору через три отверстия.

13. Отверните два болта крепления трубопровода рециркуляции отработавших газов от выпускного коллектора.

14. Отверните гайки крепления и снимите выпускной коллектор с головки цилиндров.

Установка



15. Очистите уплотнительные поверхности на выпускном коллекторе и головке цилиндров. Уплотнительную прокладку обязательно заменяйте на новую.

16. Смажьте резьбу шпилек крепления выпускного коллектора высокотемпературной медной смазкой.

17. Закрепите выпускной коллектор новыми самостопорящимися медными гайками, затянув их крест-накрест изнутри наружу, приведенными в Спецификациях усилиями.

18. Закрепите трубопровод для подачи воздуха с новой прокладкой на выпускном коллекторе.

19. Закрепите турбокомпрессор с новой прокладкой моментом 45 Н·м к выпускному коллектору.



20. Вставьте сбоку к планке -2- экран.

21. Поставьте на место крышки болтов крепления турбокомпрессора к корпусу воздушного фильтра.

22. Установите фильтрующий элемент воздушного фильтра двигателя, обратитесь к Разделу Замена фильтрующего элемента воздушного фильтра.


Модели 320i, 323i, 328i



Снятие



Вследствие ограниченного пространства правая опора двигателя должна сниматься с применением приспособления. Для этого двигатель должен приподниматься краном.

23. Снимите воздухосборную коробку, обратитесь к Разделу Снятие и установка коробки воздухозаборника.

24. Снимите датчики кислорода с обоих выпускных коллекторов, обратитесь к Разделу Снятие и установка датчика кислорода.

25. Отверните гайки крепления и снимите приемную трубу с выпускного коллектора, обратитесь к Разделу Снятие и установка системы выпуска.



26. Приподнимите двигатель краном за переднюю проушину. Если крана в наличии нет, проденьте трос через проушину. Введите под трос прочную трубу и поставьте ее на две опоры.

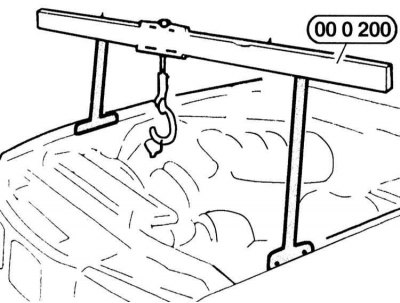

Установите приспособление BMW 00 0 200 слева и справа на опоры крыльев и закрепите их болтами. Имеется также другое приспособление: KLANN № KL-0205-3US.

27. Приподнимите двигатель подъемником примерно на 5 мм, чтобы разгрузить опоры двигателя.

28. Снимите усилитель передней части автомобиля, обратитесь к Разделу Снятие и установка балки передней подвески.

29. Отверните болты крепления правой опоры двигателя с кронштейном от кузова и двигателя.


30. Отсоедините сначала передний, а затем задний выпускной коллектор от головки цилиндров.

Установка



31. Очистите уплотнительные поверхности на выпускном коллекторе и головке цилиндров. Уплотнительную прокладку обязательно заменяйте на новую.

32. Смажьте резьбу шпилек крепления выпускного коллектора высокотемпературной медной смазкой.

33. Закрепите выпускной коллектор новыми самостопорящимися медными гайками, затянув их крест-накрест изнутри наружу, приведенными в Спецификациях усилиями.

34. Закрепите приемную трубу с новым уплотнением моментом 30 Н·м на выпускном коллекторе.

35. Закрепите правую опору двигателя и кронштейн, приведенными в Спецификациях усилиями. Опустите двигатель, уберите кран.

36. Установите усилитель передней части автомобиля, обратитесь к Разделу Снятие и установка балки передней подвески.

37. Установите датчики кислорода на оба выпускных коллектора, обратитесь к Разделу Снятие и установка датчика кислорода.

38. Установите воздухосборную коробку, обратитесь к Разделу Снятие и установка коробки воздухозаборника.

39. Закрепите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие и установка нижней крышки двигательного отсека.
