Снятие и установка патрубка дроссельной заслонки (BMW 5 Series E39)

Патрубок дроссельной заслонки состоит из предварительного патрубка системы ASC+T и основного патрубка. Данные о системе ASC+T приведены здесь.

Снятие

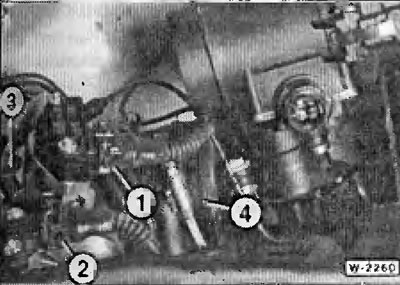

Сжать проволочные зажимы и разъединить штекерные разъемы «1» и «2».

Рычаг «3» дроссельной заслонки системы ASC+T переместить так, чтобы ослабить ниппель тросовой тяги. Вытащить ниппель из сегмента.

Внизу у шланга впускного воздуха отсоединить шланг системы вентиляции картера двигателя.

Отпустить хомут «4» у шланга впускного воздуха и шланг снять.



Вывернуть болты «2» и снять патрубок.

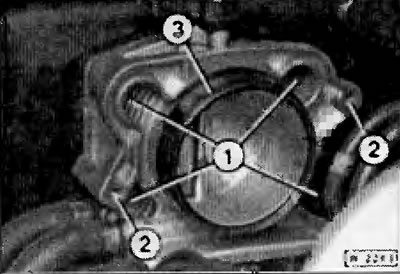

Вывернуть 4 болта «1» и снять промежуточный элемент.

Указание: уплотнение «3» в случае повреждения заменить, перед установкой смазать техническим вазелином или не кислотной смазкой.

Дать газ рычагом дроссельной заслонки, чтобы ослабить ниппель тяги газа, см. рисунок W-2259. Вытащить ниппель «2» из сегмента. Вытащить оболочку тяги газа из резиновой вставки противоопоры «1».

Отпустить хомуты и снять у патрубка шланги охлаждающей жидкости системы обогрева дроссельной заслонки.

Внимание: При этом некоторое количество охлаждающей жидкости вытекает, приготовить емкость для слива. С охлаждающей жидкостью обращаться как со специальными отходами.

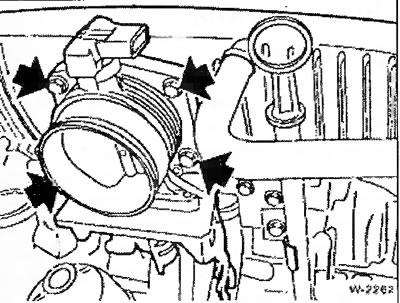

Вывернуть болты и снять патрубок вместе с уплотнением. Уплотнение всегда заменять.

Установка

Приставить патрубок с новым уплотнением и затянуть болты крепления.

Надеть шланги охлаждающей жидкости и закрепить их хомутами. Пополнить уровень охлаждающей жидкости.

Навесить и отрегулировать тягу газа.

Привернуть промежуточный элемент и корпус дроссельной заслонки системы ASC+T. Не забыть об уплотнении «3», см. выше рисунок W-22B3. Закрепить шланг впускного воздуха.

Навесить тросовую тягу системы ASC+T. В исходном положении тросовая тяга должна иметь зазор от 0,5 до 1,0 мм, при необходимости выполнить регулировку у противоопоры.

Соединить и зафиксировать оба штекерных разъема.



Считать содержимое накопителя кодов неисправностей. После устранения неисправностей содержимое накопителя стереть.
