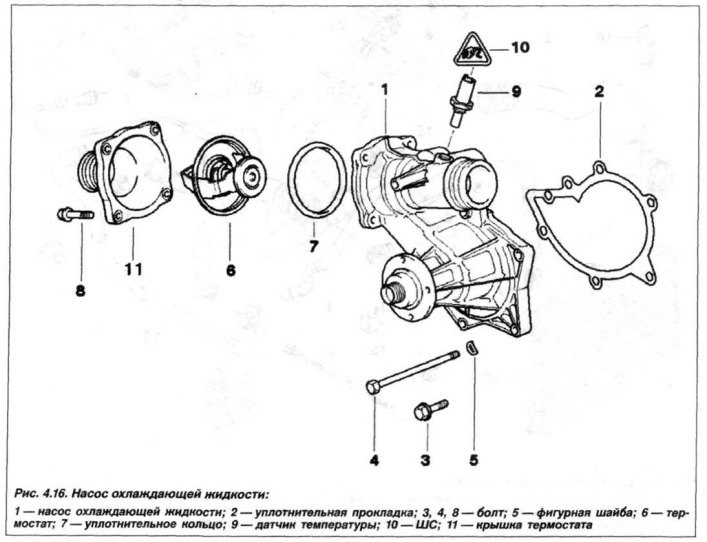

Pompa de lichid de răcire este antrenată de cureaua de transmisie a accesoriilor. În față, pe arborele pompei, este fixat un rotor de ventilator cu un cuplaj vâscos. Designul pompei de lichid de răcire este prezentat în fig. 4.16.
Înlocuirea pompei unui lichid de răcire este necesară pentru a se efectua în următoarea ordine. Scoateți cureaua de transmisie a alternatorului, goliți lichidul de răcire și trimiteți-l pentru reciclare.
Scoateți radiatorul, rotorul vâscos al ventilatorului, amortizorul de vibrații, carcasa termostatului, fulia butuc pompei de răcire, furtunurile de răcire.
Marcați șuruburile de fixare a pompei de răcire, deșurubați-le și scoateți pompa.

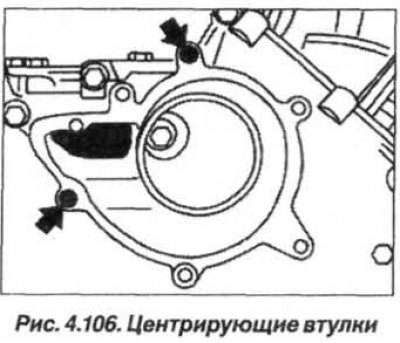

La instalarea pompei, curățați suprafețele de etanșare și înlocuiți garnitura de etanșare. Asigurați-vă că manșoanele de centrare sunt în poziția corectă (săgeți, fig. 4.106).
șuruburi (M6) elementele de fixare ale carcasei termostatului se strâng la un cuplu de 10 Nm (1,0 kgf·m). patru șuruburi (M6) strângeți elementele de fixare a scripetelor la un cuplu de 10 Nm (1,0 kgf·m). Instalați dopul de scurgere (M14x1,5), înlocuind inelul de etanșare și strângeți-l cu un cuplu de 25 Nm (2,5 kgf·m).
Umpleți sistemul cu lichid de răcire, îndepărtați aerul din sistem, porniți motorul, încălziți-l și verificați dacă sistemul are scurgeri. Verificați nivelul lichidului de răcire și completați dacă este necesar.
