Поднять автомобиль.
Отвернуть накидные гайки и снять тормозную трубку.
Место подключения трубки в направлении к главному тормозному цилиндру закрыть пробкой, или предварительно отсосать тормозную жидкость из расширительного бачка.
Проложить новую трубку по возможности по старому месту.
При необходимости замены тормозного шланга необходимо предварительно снимать тормозной суппорт.
Привернуть тормозной шланг к тормозной трубке с моментом затяжки 15 нм.
Устанавливать только тормозные шланги, рекомендованные заводом. В продаже имеются только прямые тормозные трубки нужной длины и имеющие ниппели подключения. Трубку следует изгибать, пользуясь старой трубкой. Не повреждать поверхность трубки, не перегибать и не выпрямлять обратно трубки.
После установки проверить без нагрузки (автомобиль поднят), следует ли шланг всем движения колеса и не трет ли он.
Внимание: Не допускать соприкосновения тормозных шлангоес маслом или керосином, не покрывать их краской и средством защиты днища.
Удалить воздух из тормозной системы.
Опустить автомобиль.

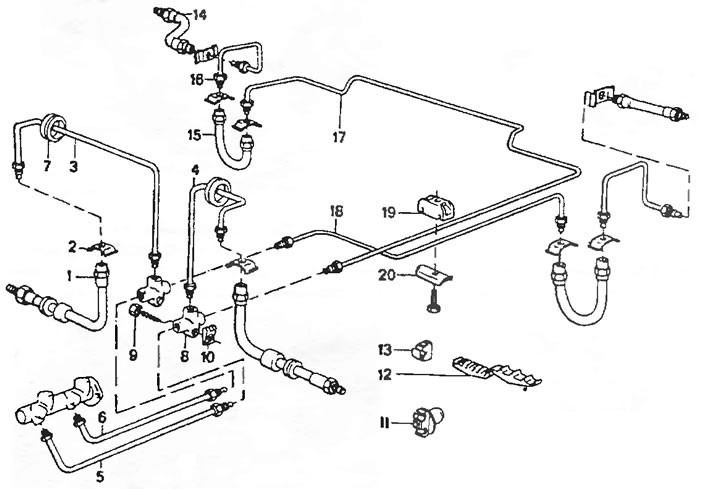

1. Тормозной шланг
2. Крепежная скоба
3. Тормозные трубки
7. Резиновый наконечник
8. Соединитель
9. Винт-саморез
10. Гайка
11. Крепление тормозной трубки
12. Крепление тормозной трубки
13. Крепление тормозной трубки
14. Тормозной шланг
15. Тормозной шланг
16. Тормозная трубка
17. Тормозная трубка
18. Тормозная трубка
19. Скоба
20. Крепление
