Снятие и установка тормозного барабана

            0

Снятие



Отпустить колесные болты.

Поднять заднюю часть автомобиля и снять колесо.

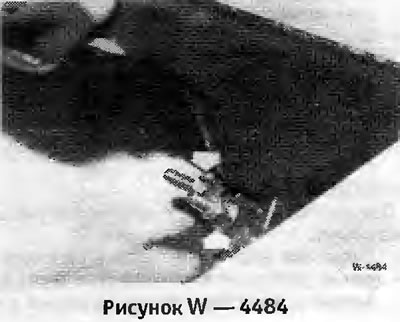

Оттянуть назад кожух ручного тормоза. Полностью отпустить тросы ручного тормоза, то есть свернуть гайки до конца резьбы.

Отпустить ручной тормоз.

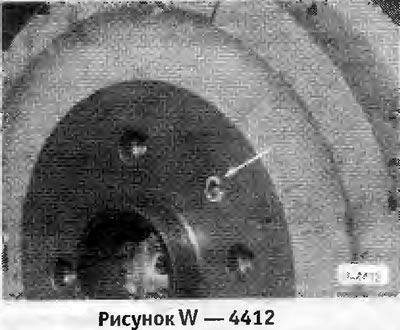

Отвернуть стержневым ключом удерживающий болт тормозного барабана и стянуть тормозной барабан.

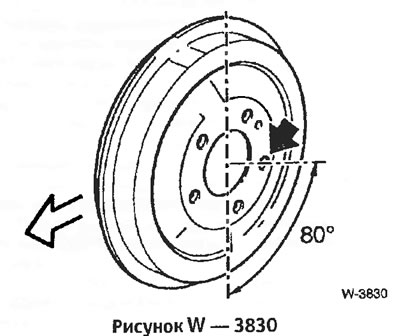

Если тормозной диск не снимается, провернуть тормозной барабан до установки одного из отверстий под колесные болты под 80° от вертикали сзади. Вставить в это отверстие отвертку и прижать ею внутри тормозного барабана рычаг ручного тормоза к середине автомобиля.

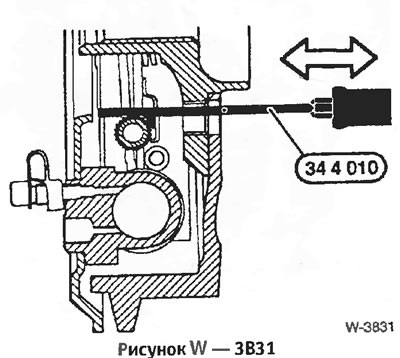

Если тормозной барабан все же не снимается, провернуть тормозной барабан до установки одного из отверстий под колесные болты под 50" от вертикали спереди. Ввести в это отверстие специальный инструмент BMW до его прилегания к зубьям установочного элемента. См. также Рисунок W 44156.

Оттянуть инструмент наружу, см. рисунок. Кулачок специального инструмента освобождает рычаг установочного механизма, и благодаря профилю зуба шестерня автоматического устройства установки тормозных колодок отводится назад. Повторять процесс до тех пор, пока не удастся снять тормозной барабан.

Установка



При наличии износа расточить оба тормозных барабана.

Отрегулировать тормозные колодки установочным механизмом под диаметр 228,0 мм.

Надеть тормозной барабан и закрепить удерживающим болтом.

Нажимать на педаль тормоза (20-50 раз), пока тормозные колодки не будут иметь предписанный зазор.

Привернуть колесо, опустить автомобиль.

Затянуть колесные болты перекрестно моментом 110 нм.
