Снятие и установка, проверка датчика температуры всасываемого воздуха. Модели 320i, 325i, 328i (BMW 3 Series E36)

Датчик температуры измеряет температуру всасываемого воздуха и передает эту информацию в блок управления. Вместе с сигналом от расходомера воздуха в нагревательным элементом эта информация используется для определения массы поступающего воздуха. Как и датчик температуры охлаждающей жидкости датчик температуры воздуха содержит элемент NTC (NTC = отрицательный температурный коэффициент), сопротивление которого уменьшается с повышением температуры. При отказе датчика блок управления и при низких наружных температурах и холодном двигателе или при экстремально высоких температурах наблюдается неровная работа двигателя.

Проверка датчика температуры

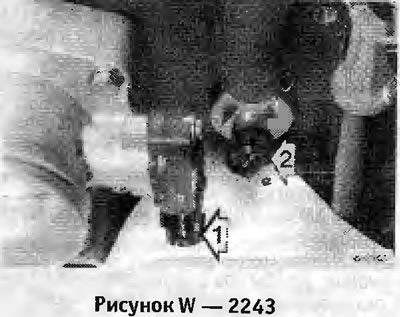

Отсоединить разъем «1» выключателя дроссельной заслонки,

Отсоединить разъем «2» датчика температуры воздуха и подключить омметр к контактам датчика.

Измерить сопротивление и сравнить его с заданным значением. В зависимости от окружающей температуры возможны промежуточные знамения. Заданные значения см. в таблице ниже.

При отклонениях от заданных значений, снять датчик.

Поместить датчик на крюке из проволоки в водяной ванне, так чтобы он не касался стенок сосуда. Охлаждать воду кусочками льда, а после этого разогревать на плитке. При заданных температурах вынимать датчик и измерять сопротивление между его контактами.



Если датчик температуры в норме, подключать вольтметр к контактам разъема и массой.

Включить зажигание. Заданное значение: около 5 вольт. При отсутствии напряжения прозвонить провод.

Прозвонить провод массы.

Если датчики провода в норме, дефектен блок управления.

Снятие

Снять воздушный фильтр вместе с воздухозаборным шлангом.

Вывернуть датчик температуры.

Установка

Завернуть датчик температуры с новой прокладкой и затянуть моментом 12-14 нм.

Внимание: Не перетягивать датчик температуры.

Подсоединить разъемы выключателя дроссельной заслонки и датчика температуры. Проволочные фиксаторы защелкнуть.

Установить воздушный фильтр вместе с воздухозаборным шлангом.
