Снятие и установка, проверка датчика температуры (BMW 3 Series E36)

Датчик температуры измеряет температуру двигателя и передает эту информацию в блок управления. Датчик температуры содержит элемент NTC (NTC = отрицательный температурный коэффициент), сопротивление которого уменьшается с повышением температуры. При отказе датчика блок управления полагает значение температуры равное +80°C. Это соответствует температуре разогретого двигателя и при низких наружных температурах и холодном двигателе затруднен запуск двигателя и наблюдается его неровная работа.

Проверка

Отсоединить разъем.

Подключить к обоим контактам разъема омметр.

Измерить сопротивление и сравнить с заданным значением. При различных температурах возможны промежуточные значения. Заданные значения см. в таблице ниже.

Если результат отличается от заданного значения, снять датчик.

Поместить датчик на крюке из проволоки в водяной ванне, так чтобы он не касался стенок сосуда. Охлаждать воду кусочками льда, а после этого разогревать на плитке. При заданных температурах вынимать датчик и измерять сопротивление между его контактами.

Если датчик температуры в норме, подключать вольтметр к контактам разъема и массой.

Включить зажигание. Заданное значение: около 5 вольт. При отсутствии напряжения прозвонить провод.

Прозвонить провод массы.

Если датчик и провода в норме, дефектен блок управления.

Снятие

Внимание: Чтобы при снятии датчика не вытекала охлаждающая жидкость, слить часть жидкости в сосуд.

Модели 316i, 318i

Снять клапан регулирования холостого хода.

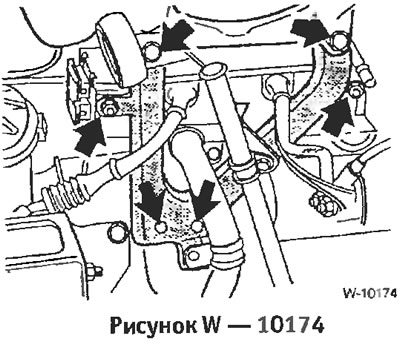

Отвернуть опору впускной трубы и кабельный канал «стрелки». Температурный датчик расположен в моторном блоке за этими деталями.





Снять разъем датчика температуры.

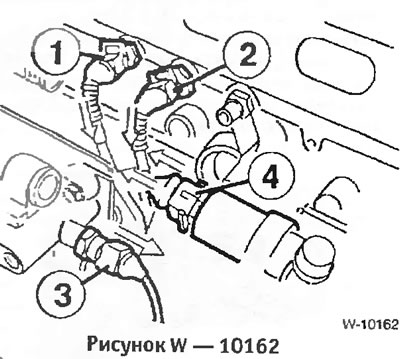

Вывернуть датчик температуры «1» DME. На станции обслуживания BMW для отворачивания используется специальный инструмент BMW-00 9160. 2 - датчик температуры охлаждающей жидкости для указателя на приборной доске. На рисунке показан шестицилиндровый двигатель, монтажное положение на четырехцилиндровом двигателе аналогично.

Установка

Завернуть датчик температуры с новой прокладкой и затянуть моментом 12-14 нм.

Внимание: Не перетягивать датчик температуры.

Подсоединить разъем. Проволочный фиксатор защелкнуть.

Залить охлаждающую жидкость и удалить воздух из системы охлаждения.

Произвести пробную поездку и проверить герметичность места установки датчика темпера туры, если нужно, немного подтянуть.
