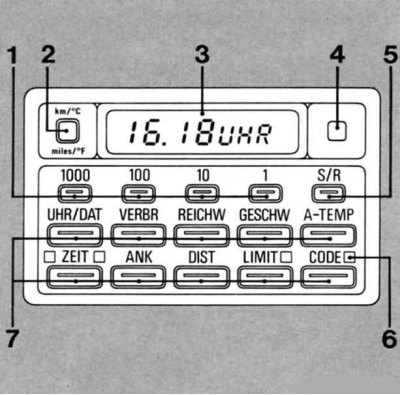

1 — Клавиши ввода числовых данных
2 — Клавиша переключения единиц измерения
3 — Цифровая индикация
4 — Фототранзистор для автоматического регулирования яркости индикации
5 — Клавиша пуск/стоп SET/RES
6 — Светодиоды (LED)
7 — Клавиши вызова информации
Для надежного и экономичного вождения автомобиля по запросу на дисплей выдается следующая информация:
- UHR/DAT — Время и дата
- VERBR — Средний расход топлива на двух участках пути
- REICHW — Предполагаемый запас хода
- GESCHW — Средняя скорость
- А-ТЕМР — Наружная температура
- ZEIT — Секундомер или 2 срока включения стояночного отопления/вентиляции
- ANK — Предполагаемое время прибытия
- DIST — Оставшееся расстояние до цели поездки
- LIMIT — Предельная скорость
- CODE — Противоугонная защита
Бортовой компьютер готов к работе при повороте ключа в замке зажигания в положении 1.
Ввод данных в интересах безопасности производите всегда до начала поездки или при неподвижном автомобиле.
При нажатии соответствующей клавиши вызова информации Вы можете запросить без предварительного ввода следующую информацию:
- средняя скорость;
- средний расход топлива на участках пути 1 и 2;
- наружная температура.
Нажав соответствующую клавишу вызова, нажимая клавишу SET/RES (5), Вы можете вновь запускать или останавливать информацию:
- средняя скорость;,
- средний расход топлива на участках 1 и 2;,
- таймер или, при необходимости, 2 срока включения стояночного отопления/вентиляции, а нажав клавишу UHR, Вы можете вызывать или гасить сигнал звукового ежечасного напоминания времени.
Порядок ввода числовых данных:
- времени и даты;
- предельной скорости;
- сроков включения стояночного отопления/вентиляции;
- расстояния до цели поездки (на основе чего рассчитывается время прибытия);
- противоугонной защиты описан далее..
С помощью клавиши переключения единиц измерения (2) каждый вид информации (кроме кода) после вызова ее соответствующей клавишей может индицироваться по выбору в метрических или английских единицах.
При прекращении подачи тока в цепи, например, при замене аккумуляторной батареи, все данные в памяти стираются.
При восстановлении питания необходимо вновь ввести данные по времени, дате и времени включения, расстоянию и предельной скорости.
При индикации помех "РРРР" обратитесь на сервис BMW.

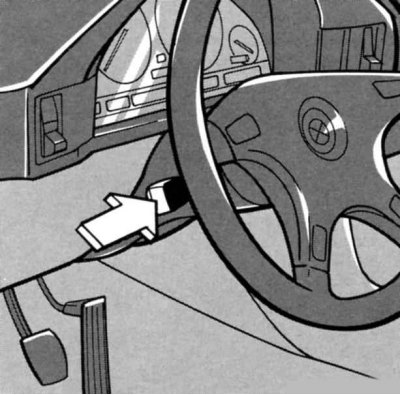

Дистанционное управление
Нажмите коротко рычаг переключателя указателей поворота.
Информация появляется дополнительно в комбинации приборов (за исключением BMW 520i, 525tds - в подготовке) и может запрашиваться последовательно.
Индикация информации бортовым компьютером идет независимо от ее индикации в комбинации приборов.
Для того, чтобы погасить индикацию в комбинации приборов нажмите кнопку контрольно-сигнального дисплея в комбинации приборов или клавишу CODE.
Сообщения контрольно-сигнального дисплея гасят изображение данных бортового компьютера.
Если Вы хотите получить всю информацию на комбинации приборов, то:
- нажмите рычаг переключателя указателей поворота на 3 сек, на дисплее появится надпись Prog 1 (в бортовом компьютере - Р1);
- нажмите клавишу SET/RES.
Если на комбинации приборов Вы хотите иметь определенную выборку информации, то в этом случае:
- нажмите рычаг переключателя указателей поворота на 3 сек, на дисплее появится надпись Prog 1 (в бортовом компьютере - Р1);
- нажмите соответствующую клавишу вызова информации.
При подсчете среднего расхода на двух участках и при установке сроков включения стояночного отопления/вентиляции, соблюдайте следующее правило. Если, например, должны индицироваться оба расхода, то клавишу VERBR необходимо нажать дважды. Если, однако, должен индицироваться только расход на втором, а не на первом участке, то после нажатия клавиши VERBR нажмите клавишу переключения единиц измерения km/mls (при дальнейшем нажатии клавиши переключения попеременно указывается расход на первом и втором участках).
Для вызова на дисплей первого и второго сроков включения стояночного отопления/вентиляции действуйте аналогично.
- Нажмите клавишу SET/RES.
Ввод и вызов информации на бортовом компьютере
Имейте в виду! Ввод производится в десятичной последовательности:
Нереальные числовые данные системой не воспринимаются.
При вводе нового числа, находящиеся в памяти числа стираются: числовые данные могут вводиться в любой последовательности десятичных разрядов.
Для записи данных в память требуется нажать кнопку SET/RES.
Числовое значение повышается соответственно на единицу после каждого нажатия клавиши или через каждые полсекунды при нажатой клавише.
|
| Ввод: клавиши нажимайте в изображенной последовательности | Вызов: Нажмите очередную клавишу вызова необходимой информации |
| Время (Дата) | |  |
| Средний расход топлива на участках 1 или 2 | |  |
| Запас хода | — |  |
| Средняя скорость | |  |
| Наружная температура | — |  |
| Таймер - старт |  →  | — |
| Текущее время | — | |
| Стоп | → | — |
| Стояночное отопление/вентиляция - Прямое включение | → | — |
| Прямое включение | → | — |
| Ввод времени включения 1 или 2 | | |
| Оставшееся расстояние до цели поездки | DIST | DIST |
| Предполагаемое время прибытия
| ANK | |
| Предельная скорость или лимит
| | |
| Код, противоугонная защита:
| Ключ в положении 1
| — |
| Ключ в положении 1 или 2
(ввести код) |
|
|
| Инструкция по вводу и вызову |
| Время (Дата) | При индикации — UHR (после прекращения подачи тока) вновь введите данные времени. Часы после ввода данных могут запускаться с точностью до секунды с помощью клавиши SET/RES (например, по сигналу времени по радио). Ввод даты осуществляется аналогично вводу времени. После нажатия клавиши SET/RES появляется индикация данных года. При необходимости, введите новые числа и нажмите еще раз клавишу SET/RES. Индикация даты может появляться иным образом - для этого нажмите два раза клавишу UHR/DAT. Для коррекции времени или даты измените числовое значение и затем нажмите кнопку SET/RES. Сигнал часа - после клавиши UHR нажмите клавишу SET/RES - появляется символ активированной функции звукового сигнала. Перед истечением каждого полного часа раздается сигнал и в комбинации приборов ненадолго появляется индикация времени. Выключение - при активированном запросе времени UHR нажмите клавишу SET/RES. Вызов времени и даты при повороте ключа в замке зажигания в положение 0 - нажмите клавишу UHR/DAT. |
| Средний расход топлива на участках 1 или 2 | После начала движения при нажатии кнопки SET/RES компьютер производит новый расчет. При повторном нажатии клавиши VERBR выбирается попеременно средний расход для первого и второго участков - по истечении короткого времени появляется цифровая индикация выбранного расхода топлива. |
| Запас хода | Знак плюс () перед индицируемым значением означает "полный" топливный бак. |
| Средняя скорость | После начала движения при нажатии кнопки SET/RES компьютер производит новый расчет. |
| Наружная температура | Если наружная температура падает ниже 3°C, раздается предупредительный сигнал, температура индицируется автоматически и единицы измерения температуры мигают в течение 8 секунд; в комбинации приборов индицируется температура. |
| Таймер - старт | У автомобилей со стояночным отоплением/ ентиляцией функция таймера (секундомера) отсутствует. При работающем таймере светится светодиод. |
| Текущее время | Мигает светодиод. Вновь нажмите клавишу ZEIT - появится индикация работающего таймера. |
| Стоп | Отсчет текущего времени прекращается, если имеется другая информация. Обычно достаточно нажать клавишу SET/RES. При повторном нажатии клавиши SET/RES запускается новый отсчет времени. При нажатии клавиши ZEIT появляется индикация состояния стояночного отопления/вентиляции. Прямое включение в положении ключа в замке зажигания в позиции 1. |
| Стояночное отопление/вентиляция - Прямое включение | |
| Прямое включение | Выключение в положении 0. При нажатой клавише запроса времени нажмите только клавишу SET/RES. |
| Ввод времени включения 1 или 2 | Ввод данных возможен только в том случае, если включены часы. В режиме ZEIT нажмите один раз клавишу, для ввода второго срока включения клавишу нажмите еще раз (указание на дисплее). При светящемся светодиоде продолжительность работы, стояночного отопления/вентиляции может задаваться сроком до 30 минут, начиная с момента пуска. Во время работы стояночного отопления/вентиляции мигает светодиод. Он гаснет при отключении системы. Коррекция времени включения проводится аналогично вводу информации. После ввода времени включения 1 или 2 система включается нажатием клавиши SET/RES. При активации светится соответствующий светодиод. |
| Оставшееся расстояние до цели поездки | Если введенная дистанция пройдена, то дальнейший отсчет идет со знаком минус. |
| Предполагаемое время прибытия
| Предполагаемое время прибытия постоянно корректируется в зависимости от способа вождения. Вызов возможен только в случае, если дистанция была задана заранее. После прохождения дистанции - при нажатии клавиши ANK появляются данные DIST. При переключении с позиции любой другой клавиши появляется: — ANК. |
| Предельная скорость или лимит
| Светодиод светится: при превышении заданной скорости раздается звуковой сигнал и мигает соответствующий светодиод, в комбинации приборов ненадолго появляется заложенная в память предельная скорость. При повторном нажатии клавиши вызова информации предупредительный сигнал отключается, светодиод гаснет, однако заложенное в память значение сохраняется. Ввод скорости движения на текущий момент - при нажатой клавише LIMIT нажмите клавишу SET/RES.
|
| Код, противоугонная защита:
| Могут вводиться кодовые числа от 0000 до 9999. Обязательно запомните кодовое число!Ключ в замке зажигания в положении 0 - светодиод светится 36 часов. |
| После третьего неправильного ввода кода или третьей попытки пуска на 30 секунд раздается сирена! |
Ключ в замке зажигания в положении 0 - светодиод светится 36 часов.
- деактивация
После третьего неправильного ввода кода или третьей попытки пуска на 30 секунд раздается сирена!
Дополнительные пояснения по бортовому компьютеру
(Внесение изменений в информационную программу возможно только после нажатия соответствующей клавиши вызова информации).
Время и дата вызываются попеременно путем повторного нажатия клавиши. Ввод года служит для учета високосного года при индикации даты.
С помощью конкретной команды запуска нового расчета одновременно может рассчитываться средний расход топлива для всей поездки и для определенного участка пути.
Индуцируется предполагаемый запас хода, рассчитанный на основе данных резерва топлива и с учетом стиля вождения. Если на дисплее мигают четыре сегмента, то запас хода составляет менее 15 км. Необходимо заправиться! Бортовой компьютер регистрирует заправку, если ключ в замке зажигания повернут в положение 1 или 0 и заливается более 5 литров. Знак плюс (+) перед числовым значением указывает на то, что действительный запас хода больше индицируемого значения, что является следствием ограничения при измерении уровня топлива.
Предупредительный сигнал повторяется, если с момента последнего предупреждения температура минимум один раз повысилась до 6°C и вновь понизилась до 3°C. Предупредительный сигнал не исключает возможность гололедицы при температурах выше 3°C, например на мостах и проезжей части в тени.
Таймер: Макс, время работы таймера составляет 99 часов и 59 минут. Время индицируется на дисплее сначала в секундах и десятых секунды, по истечении одной минуты в минутах и секундах, по истечении одного часа в часах и минутах.
Стояночное отопление/вентиляция: При повторном нажатии этой кнопки последовательно появляются, состояние системы на данный момент, время включения 1, время включения 2, повторение и т.д.
Предельная скорость может как задаваться вновь, так и вызываться. Предупреждение повторяется, если предельная скорость была занижена один раз минимум на 5 км/ч.
При включенной системе под контролем находятся капот двигателя, радиоприемник, стартер. Если капот не закрыт или демонтирован радиоприемник, то при повороте ключа в замке зажигания в положение О светодиод мигает в течение прибл. 10 сек. При включенной системе ключ в замке зажигания поверните в положение 1 или 2 - сигнал гонга и индикация - Code означают готовность к вводу кода. При включении стартера без ввода кода раздается продолжительный гонг и двигатель не запускается.
Деактивация в случае, если Вы забыли кодовое число:
- отсоедините аккумулятор на 5 минут;
- поверните ключ в замке зажигания в положение 1, сработает сирена;
- на дисплее появляется индикация 15-минутного интервала времени, отсчитываемого назад;
- по истечении 15 минут двигатель можно запустить.
Если Вы вспомнили кодовое число, то можете ввести его сразу же, не дожидаясь, пока истекут 15 минут:
- нажмите клавишу CODE; нажмите клавишу SET/RES;
- запустите двигатель.
