Внимание! При установке замка не следует наносить смазку на защелку и замок двери (фиксатор замка).

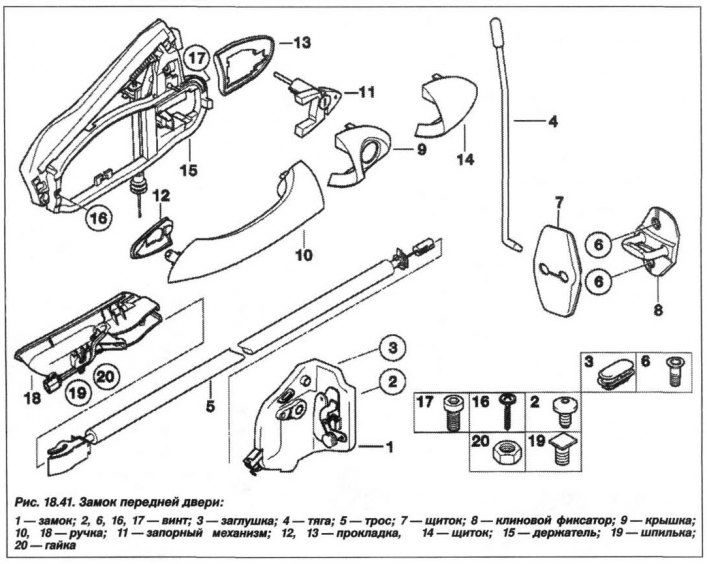

Конструктивное исполнение привода замка передней двери показано на рисунке 18.41.
Снятие замка передней двери необходимо проводить в следующем порядке. Снять звукоизоляцию передней двери, цилиндр замка в сборе и отсоединить штепсельное соединение «ШС» от замка двери.

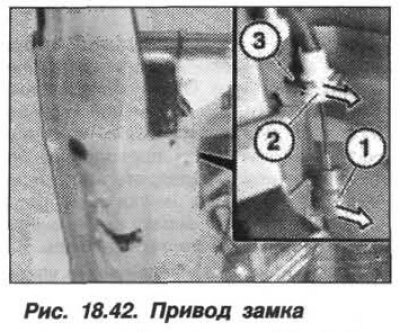

Освободить шаровую головку (1, рис. 18.42) привода замка из зажимов. Отсоединить приводной трос (2) из крепления (3) на двери (стрелка). Вывернуть винты (2, см. рис. 18.41) крепления замка и вынуть замок двери (1) с тягами (4 и 5).
Установку замка передней двери следует проводить в обратном порядке, при этом необходимо.
Вставить тягу кнопки запирания через вырез во внутренней панели двери, не допускать ее деформации. Заменить винты (2) и затянуть их моментом 9,0 Н·м (0,9 кгс·м).
После установки необходимо проверить функционирование замка только при открытой двери, в следующем порядке:

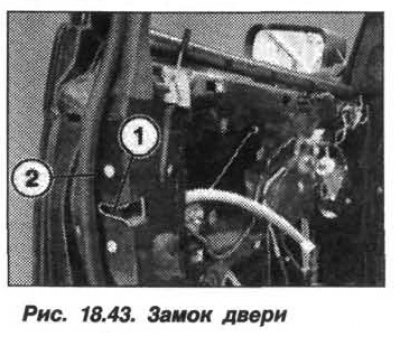

- закрыть замок (1, рис. 18.43), используя отвертку;
- запереть автомобиль ключом;
- отпереть автомобиль ключом;
- открыть замок (1), потянув за наружную ручку двери;
- если замок открывается, он исправен;
- если замок (1) не открывается, необходимо заменить привод замка.
При проведении замены замка передней двери следует освободить фиксатор и отцепить приводной трос (5, см. рис. 18.41) из крепления. Отсоединить ниппель троса от рычага и тяги (4) кнопки запирания из крепления на замке.

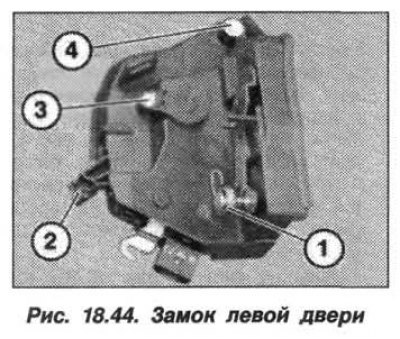

Перед установкой замка (рис. 18.44) проверить:
- пружину (1);
- крепление троса привода внутренней ручки двери;
- крепление тяги запирания (3);
- крепление лопасти цилиндра замка (только на стороне двери водителя).
