Снятие и установка, проверка датчика запаса топлива (BMW 3 Series E30)

При понижении уровня топлива в топливном баке опускается поплавок датчика запаса топлива. При этом увеличивается сопротивление датчика, снимаемое с движка скользящего контакта. В результате этого понижаете напряжение, подаваемое на указатель запаса топлива и стрелка указателя смещается в направлении «пусто».

При дальнейшем опускании поплавка замыкается контакт сигнализатора и на приборной доске загорается предупредительная лампа остатка топлива.

Снятие

Внимание: Не разводить открытый огонь! Пожароопасно! При снятии датчика запаса топлива топливный бак не должен быть полностью заправлен. При полной заправке откачать насосом не менее 10 л топлива.

Отключить провод массы от аккумулятора.

Снять заднее сидение (см. раздел «Снятие и установка заднего сидения»).

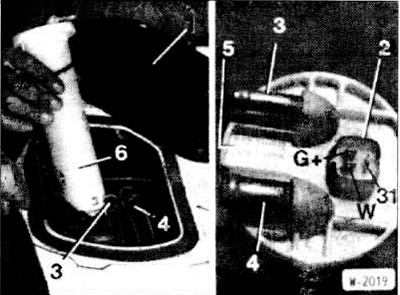

Отвернуть крышку 1-.

Отсоединить разъем от колодки «2» и топливные шланги «3» и «4» от топливного бака. Предварительно освободить хомуты.

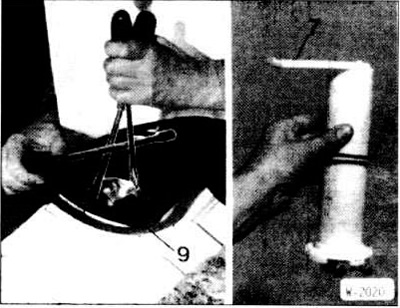

Поворотом влево 3 большими отвертками (рисунок W-2020) отвернуть датчик запаса топлива. Направление поворота указано также на верхней стороне датчика запаса топлива «5».

Приподнять датчик запаса топлива 6-, отклонить в сторону и вытащить. При этом проложить тряпку и собирать ею топливо, если оно вытекает.

Проверка

Подключить омметр к клеммам 6 и 31 датчика запаса топлива.

Держать датчик запаса топлива в рабочем положении. Поплавок находится внизу, и при гаком положении указатель на приборной доске показывал бы «резерв». Заданное значение на автомобилях выпуска до февраля 1983 г.: 71,7±2,3 Ом, на автомобилях выпуска с марта 1983 г.: 58,8±1,8 Ом.



Перевернуть датчик запаса топлива на 180°. Поплавок находится сверху, и при таком положении указатель на приборной доске показывал бы «полно». Заданное значение: 3,2±0,7 0м.

Проверить контакт сигнализатора остатка топлива: подключить омметр к клеммам W и 31 датчика запаса топлива. Заданное значение при рабочем положении датчика: 0 0м, при перевернутом на 180° положении: бесконечность.

Установка

Проверить сетку «7» и, если требуется, прочистить.

Вставить датчик запаса топлива с новой прокладкой «8». При установке нового датчика предварительно снять стопорное кольцо.

Поставить датчик запаса топлива так, чтобы после его установки могли быть подключены топливные шланги. Закрепить топливные шланги новыми хомутами.

Подсоединить электрический разъем.

Поставить и закрепить крышку, при этом обеспечив правильную установку прокладки «9».



Подключить провод массы к аккумулятору.

Проверить функционирование указателя запаса топлива на приборной доске.

Установить заднее сидение (см. раздел «Снятие и установка заднего сидения»).
