Снятие
Ослабить крепление колесных болтов.
Поднять автомобиль.
Снять колесо.
Снять тормозной суппорт и закрепить его проволокой на кузове, см. раздел «Снятие и установка тормозных колодок дисковых тормозов передних колес»).
Внимание: Тормозной шланг остается подключенным, в противном случае впоследствии необходимо удаление воздуха из тормозной системы.

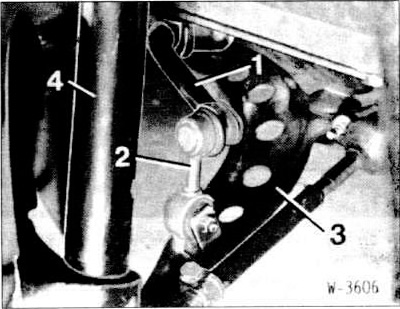

Отжать нажимную тягу -2- от стабилизатора -1-. На рисунке кроме того изображены: -3- поперечный рычаг, -4- амортизационная стойка.
Отвернуть гайку шарнира рулевого наконечника. Выпрессовать рулевой наконечник соответствующим съемником, (см. раздел «Снятие и установка рулевых наконечников»).
Отвернуть гайку шаровой опоры. Выпрессовать шаровую опору соответствующим съемником.
Отжать амортизационную стойку наружу и вывести из цапфы шаровой опоры.
Подпереть амортизационную стойку снизу домкратом, чтобы при освобождении ее верхней опоры стойка не упала.

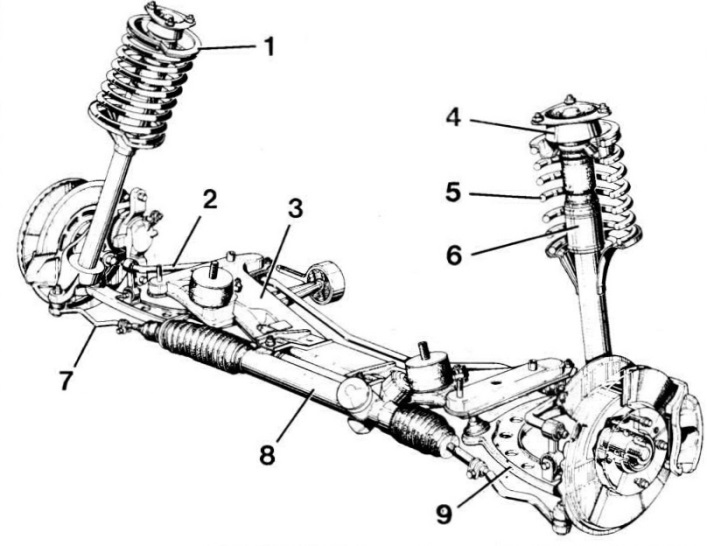

1 Амортизационная стойка
2 Стабилизатор
3 Балка переднего моста
4 Опорный подшипник
5 Винтовая пружина
6 Амортизатор
7 Рулевая тяга
8 Зубчато-реечный рулевой механизм
9 Поперечный рычаг

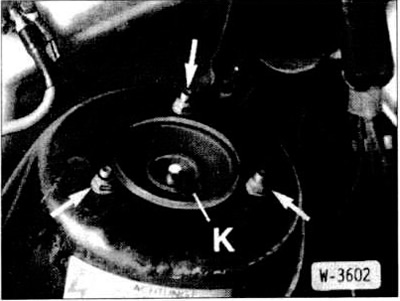

Отвернуть гайки крепления на колонке стойки и вытащить амортизационную стойку вниз.
Установка
Вставить амортизационную стойку снизу и привернуть новыми самоконтрящимися гайками с моментом затяжки 22 нм.
Внимание: Перед установкой очистить цапфы шарнира рулевого наконечника и шаровой опоры.
Установить рулевой наконечник (см. раздел «Снятие и установка рулевых наконечников»).
Вставить шаровую опору (соединение поперечного рычага и амортизационной стойки) и закрепить новой самоконтрящейся гайкой с моментом затяжки 65 нм.
Привернуть натяжную тягу к стабилизатору с моментом затяжки 42 нм.
Установить тормозной суппорт (см. раздел «Снятие и установка тормозных колодок дисковых тормозов передних колес»).
Привернуть колесо.
Опустить автомобиль.
Перекрестно затянуть колесные болты моментом 110 нм.
