Снятие
Бензиновый двигатель
1. Отсосите масло из резервуара с помощью соответствующего устройства или обычным шлицем.
2. Снимите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие и установка нижней крышки двигательного отсека.
3. Снимите клиновой ремень, обратитесь к Разделу Снятие, установка и натяжение клинового ремня.
Не допускается попадание в гидросистему каких-либо загрязнений. Открытые трубопроводы и шланги закройте пробками или полиэтиленом, закрепив его резиновым жгутом.

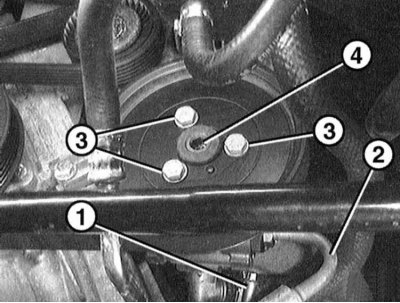

4. Освободите хомут «1» и отсоедините всасывающий шланг.
5. Отверните накидную гайку и отсоедините напорную линию «2».
6. Отверните болты крепления «3» и отсоедините шкив удерживая его от вращения за внутренний шестигранник «4» вала насоса торцевым ключом на 10 мм.

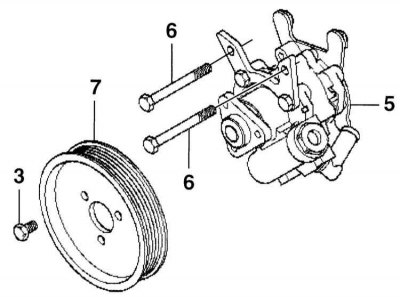

7. Отверните сверху два болта крепления «6» насоса гидроусилителя и снимите насос. «3» болт крепления шкива, «7» шкив.
Установка
8. Вставьте на место насос гидроусилителя и закрепите его болтами.
9. Установите на место шкив и закрепите его.
10. Закрепите напорную линию накидной гайкой.
Моменты затяжки в зависимости от диаметра резьбы следующие:
- М10 - 12 Н·м
- М14 - 35 Н·м
- М16 - 40 Н·м
11. Наденьте клиновой ремень, обратитесь к Разделу Снятие, установка и натяжение клинового ремня.
12. Установите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие и установка нижней крышки двигательного отсека.
13. Заполните систему новым маслом и удалите из системы воздух.
Бывшую в употреблении жидкость повторно применять не следует.
