Снятие топливного фильтра для дизельного двигателя описано в Разделе Проверка топливной системы, замена топливного фильтра. Эксплуатация дизельной модели в условиях зимы.
Снятие
Операция подъема и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка
1. Поднимите и установите автомобиль на подставки.
Не пользуйтесь вблизи рабочего места открытым огнем, не курите и не держите каких-либо сильно разогретых предметов. Имеется опасность несчастного случая! Держите наготове огнетушитель.
Следите за нормальной вентиляцией рабочего места. Топливные пары ядовиты.
Топливная система находится под давлением. При вскрытии системы топливо может под давлением вырваться. Соберите топливо тряпкой. Пользуйтесь защитными очками.

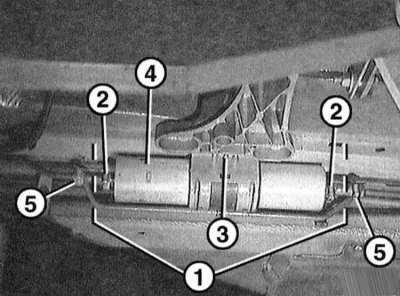

2. Подставьте под топливный фильтр соответствующую емкость -4-, чтобы собрать вытекающее топливо. Топливный фильтр находится на высоте балки РКПП на днище автомобиля.
3. Пережмите топливные шланги в точке -1- с помощью соответствующих зажимов, например, HAZET 4590.
4. Подложите толстую тряпку и раскройте хомуты -2-.
5. Осторожно отсоедините оба шланга у фильтра.
6. Отверните винт у держателя, снимите фильтр и слейте топливо в емкость.
7. Медленно раскройте зажимы и соберите вытекающее топливо.
8. Отсоедините хомуты -5- и снимите шланги с топливных трубопроводов. Их необходимо заменить.
Установка
9. Установите новый топливный фильтр так, чтобы стрелка на фильтре показывала в направлении течения топлива от бака к двигателю.
10. Закрепите фильтр на держателе.
11. Присоедините новые шланги и закрепите их новыми хомутами.
12. Нажмите стартер до тех пор, пока двигатель не запустится. При этом топливный фильтр должен заполниться.
13. Проедьте на автомобиле и проверьте герметичность шланговых соединений.
