Проверка и замена щеток генератора / регулятора напряжения (BMW 3 Series E46)

Снятие

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Батарея находится в багажном отсеке позади крышки с правой стороны. У автомобилей BMW 316i, 318i батарея располагается в двигательном отсеке.

В результате отключения аккумуляторной батареи стираются данные из памяти неисправностей некоторых приборов управления. При необходимости перед отключением батареи следует считать данные памяти неисправностей. Обратитесь к Разделу Диагностика неисправностей. Работу желательно проводить в условиях СТО.

Генератор Bosch

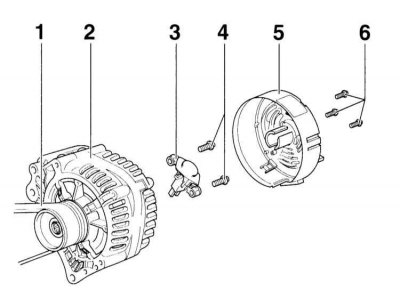

2. Снимите клиновой ремень «1» и генератор «2», обратитесь к соответствующему разделу.

3. Отверните три винта крепления «6» и снимите защитную крышку «5».

4. Отверните два винта крепления «4» регулятора напряжения «3» на задней крышке генератора и осторожно выньте его.

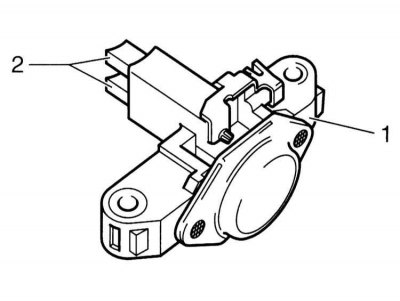

5. Замените на регуляторе напряжения «1» щетки «2», если их длина составляет 5 мм и менее. Для этого отпаяйте тросики.



6 Проверьте износ контактных колец. При необходимости обработайте их и отполируйте.

7. Очистите контактные поверхности и проверьте жесткость контактных пружин, при необходимости замените их.

Установка

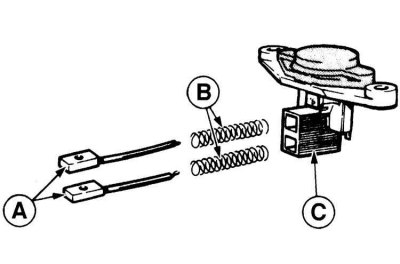

8. Вставьте щетки «А» и пружины «В» в щеткодержатель «С». Припаяйте тросики.

9. Чтобы исключить попадание припоя на тросики щеток, удерживайте тросики плоскогубцами.

В результате попадания припоя на тросики последние становятся недопустимо жесткими и непригодными для установки.

10 Рядом с местом пайки тросика должна закрепляться изоляционная трубка.

11. После установки новых щеток необходимо проверить легкость их хода в щеткодержателе.

12. Закрепите регулятор напряжения сначала вручную, а затем осторожно прижмите в окончательном положении и закрепите.

13. Закрепите защитный кожух сзади генератора.

14. Установите генератор, обратитесь к соответствующему разделу.

Генератор VALEO

Снятие

15. Снимите генератор.

16. Отверните три винта крепления и снимите защитную крышку генератора.

17. Отверните два винта крепления и одну гайку и выньте регулятор напряжения.

Установка

18. Установите на место новый регулятор напряжения с монтажной крышкой и слегка закрепите его.



19. Снимите монтажную крышку вверх.

20. Закрепите защитную крышку.

21. Установите генератор.

[Основой послужила информация с сайта BMWMAN.RU]
