Главный цилиндр сцепления — снятие, проверка и установка

            0

Внимание! Жидкость гидросистемы ядовита. Если жидкость попала на кожу, немедленно смойте ее водой. Если жидкость попала в глаза, немедленно обратитесь к врачу. Некоторые типы жидкости горючи и воспламеняются при контакте с горячими предметами. При работе с гидросистемой соблюдайте меры противопожарной безопасности. Кроме того, гидравлическая жидкость может испортить лакокрасочное покрытие автомобиля и растворить некоторые пластмассы. Если жидкость попала на пластик или краску, немедленно смойте ее водой. И наконец, эта жидкость гигроскопична (впитывает в себя влагу из воздуха), поэтому не используйте старую жидкость. При замене или доливке используйте только жидкость рекомендованного типа и храните ее в герметично закрытой емкости.

Снятие



1. Снимите крышку бачка главного цилиндра тормозной системы и отсосите из него старой резиновой грушей необходимое количество жидкости (уровень жидкости должен быть ниже уровня патрубка, ведущего к главному цилиндру сцепления). Не опустошайте бачок до конца, иначе воздух попадет в тормозную систему.

2. Подготовьтесь к утечке жидкости и заткните отверстие патрубка пробкой для предотвращения попадания грязи в гидросистему.

3. Внутри салона автомобиля выверните винты крепления и снимите нижнюю боковую панель облицовки со стороны водителя (см. главу 11).

4. Отсоедините разъем электропроводки и снимите выключатель педали сцепления. Для этого нажмите на педаль, вытащите на всю длину втулку красного цвета, сожмите два пружинных фиксатора и снимите выключатель с кронштейна.

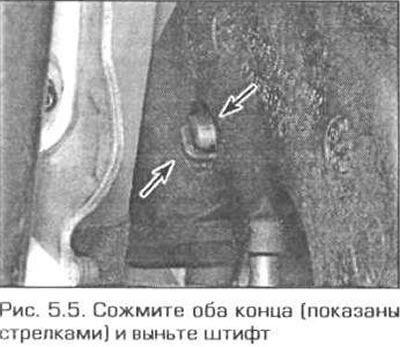

5. Сожмите с двух сторон фиксатор и выньте из педали сцепления штифт толкателя главного цилиндра (рис. 5.5).

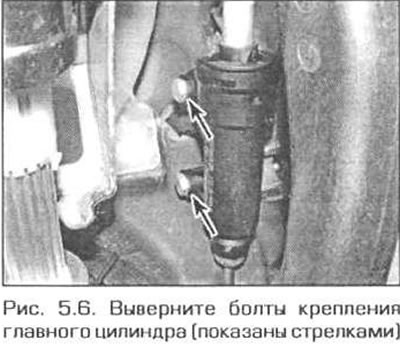

6. Выверните два болта крепления главного цилиндра к кронштейну педали сцепления (рис. 5.6).

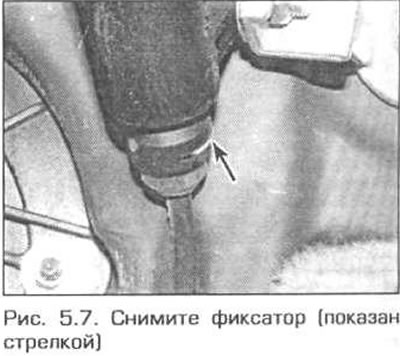

7. При помощи небольшой отвертки выньте фиксатор и стяните главный цилиндр с трубопровода (рис. 5.7). Снимите главный цилиндр и освободите шланг из переборки.



Проверка



8. Осмотрите рабочий цилиндр и убедитесь в отсутствии следов утечки жидкости и других повреждений При необходимости замените цилиндр. Запасные части для рабочего цилиндра не поставляются, поэтому рабочий цилиндр заменяется единым узлом.

Установка



9. Установка производится в последовательности, обратной снятию с учетом следующих замечаний.
  • а) При установке не повредите трубопровод главного цилиндра.
  • в) После окончания установки допейте жидкость в бачок и удалите воздух из гидросистемы механизма выключения сцепления (см. параграф 6).
