Регулятор управляющего давления системы «К-Jetronic» (BMW 5 Series E12)

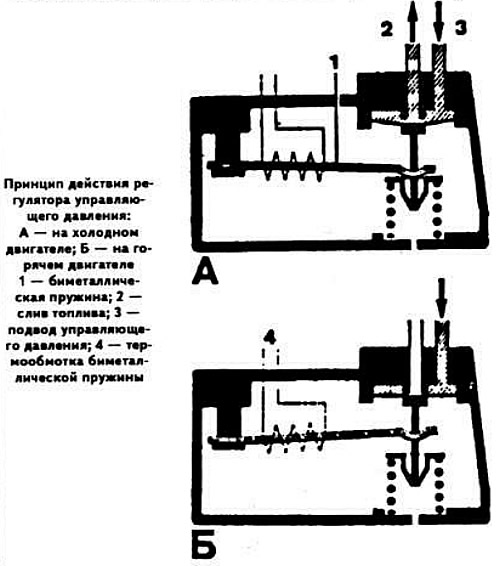

Регулятор управляющего давления обеспечивает обогащение рабочей смеси, поступающей в камеры сгорания, при прогреве двигателя. На холодном двигателе биметаллическая пружина сжимает пружину диафрагменного клапана, открывая канал слива топлива, что приводит к уменьшению противодействия на распределительном плунжере. Уменьшение управляющего давления при неизменном расходе воздуха вызывает увеличение хода напорного диска. Вследствие этого распределительный плунжер дополнительно приподнимается, увеличивая количество топлива, подаваемого к форсункам.

По мере нагрева биметаллической пружины давление на пружину диафрагме иного клапана регулятора управляющего давления снижается и сливной канал медленно закрывается. Управляющее давление достигает нормального значения и обогащение горючей смеси прекращается.

Регулятор управляющего давления установлен на блоке цилиндров, благодаря чему его температура меняется одновременно с температурой двигателя. Этим исключается излишнее обогащение рабочей смеси при средней температуре.
