Proiectarea galeriei de admisie - un sistem de conducte pentru alimentarea cu aer a camerei de ardere, este prezentată în Figura 5.20.
Demontarea galeriei de admisie trebuie efectuată în următoarea ordine. Deconectat «negativ» terminalul AB. Scoateți capacele izolate fonic și decorativ. Scoateți partea centrală a deflectorului încălzitorului.
Scoateți furtunul de aspirație și ieșirea liniei de distribuție.

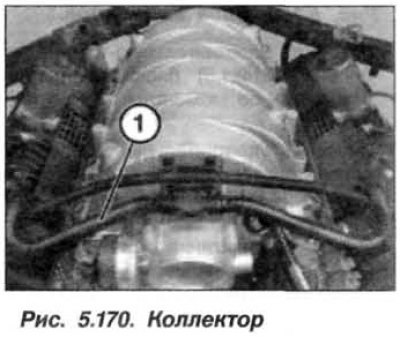

În partea din spate a colectorului, deblocați și deconectați buclele de pe senzorul de presiune diferențială și de pe motorul de antrenare al amortizorului. Deblocați și deconectați furtunul de aerisire (1, fig. 5.170).
Scoateți cablul din suport. Slăbiți șuruburile de fixare ale galeriei de admisie. Folosind un asistent, scoateți galeria de admisie în direcție în sus.
Închideți toate deschiderile galeriei de admisie și ale chiulasei. Pătrunderea corpurilor străine în galeria de admisie și în capul blocului poate duce la defecțiunea motorului.

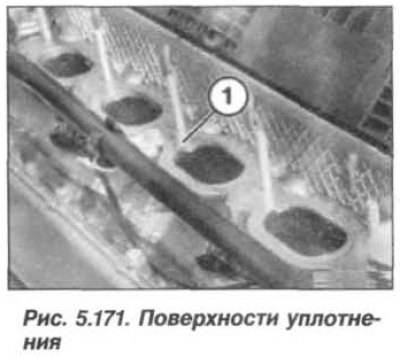

Instalarea galeriei de admisie trebuie efectuată în ordine inversă, în timp ce este necesară curățarea suprafețelor de etanșare de pe galeria de admisie și a suprafețelor (1, fig. 5.171) pe partea stângă și dreaptă a chiulaselor.
Înlocuiți garniturile galeriei de admisie din stânga și din dreapta. Reasamblați motorul și verificați dacă sistemul de admisie are scurgeri.
