Колодки стояночного тормоза — снятие и установка (BMW 3 Series E46)

Снятие

1. Снимите задний тормозной диск (см. параграф 7). Запомните расположение всех деталей стояночного тормоза.

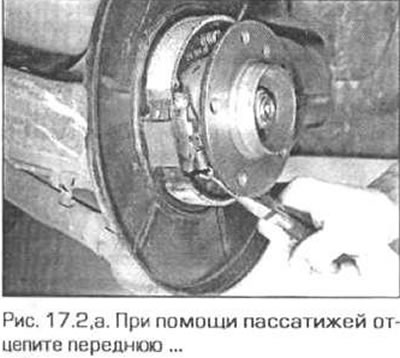

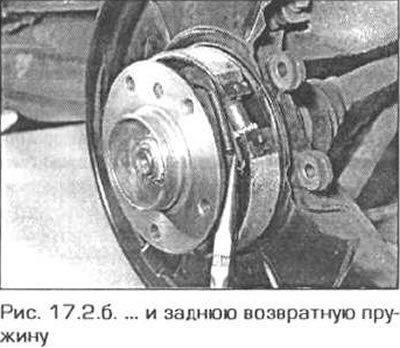

2. При помощи пассатижей аккуратно снимите возвратные пружины колодок (рис. 17.2, а, б).

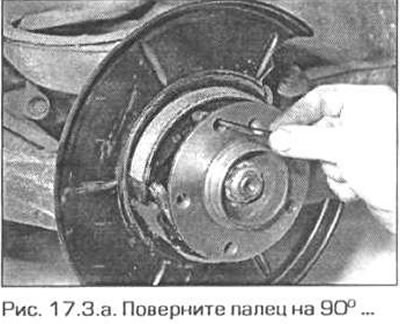

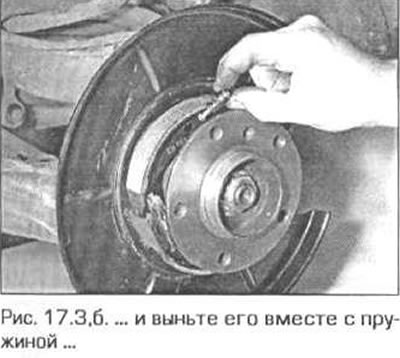

3. Выньте стойки колодок. Для этого нажмите на них и поверните на 90°. Выньте стойки вместе с пружинами (рис. 17.3, а, б).

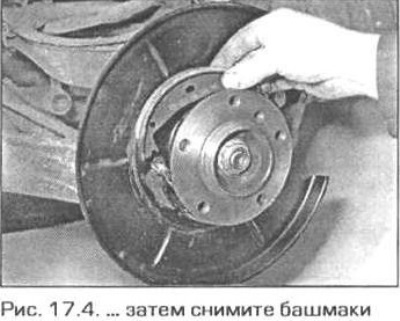

4. Снимите обе колодки, затем установите механизм регулировки в исходное положение. запомнив его расположение (рис. 17.4).





5. Осмотрите колодки на наличие износа или повреждений. При необходимости замените колодки. Возвратные пружины рекомендуется заменять независимо от их состояния.

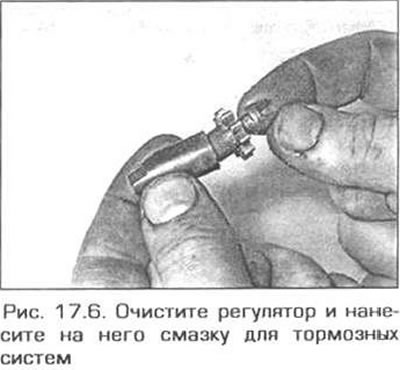

6. После снятия колодок очистите механизм регулировки и проверьте его состояние. При необходимости замените неисправные компоненты. Нанесите немного смазки для тормозных систем на резьбу регулятора и трущиеся поверхности привода колодок (фирма BMW рекомендует смазку Molykcte Paste G) (рис. 17.6). Не допускайте попадания смазки на накладки колодок.

Установка

7. Перед установкой очистите задний шит и нанесите немного высокотемпературной смазки на задний шит в месте его контакта с колодками. Не допускайте попадания смазки на накладки колодок.



8. Установите на место колодки и закрепите их стойками с пружинами.

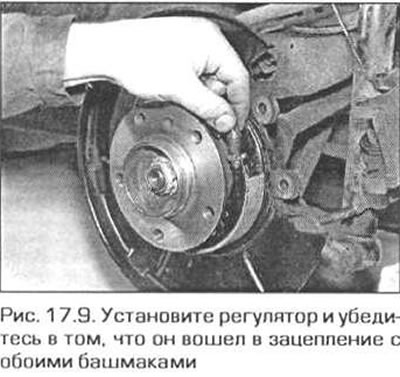

9. Убедитесь в том. что нижние концы колодок вошли в зацепление с приводом, затем установите на место регулятор (между верхними концами колодок) (рис. 17.9).



10. Еще раз убедитесь в том. что все компоненты правильно установлены, затем при помощи пассатижей наденьте на колодки верхнюю и нижнюю возвратные пружины.

11. Выровняйте колодки, затем установите тормозной диск (см. параграф 7).

12. Перед установкой колес отрегулируйте стояночный тормоз (см. параграф 14).
