Примечание. При установке надо будет заменить прокладки между приемной трубой и коллектором, а также гайки крепления приемной трубы.
Снятие
1. Поднимите передок автомобиля и установите его на надежные опоры. Снимите из-под двигателя защиту картера.
2. На двигателе N42 проследите проводку кислородного датчика и разъедините его электрический разъем. Освободите проводку от креплений.

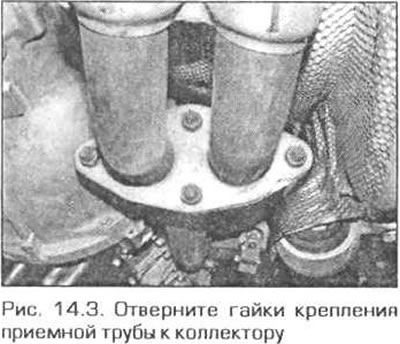

3. На всех моделях отверните гайки крепления приемной трубы к коллектору и отсоедините приемную трубу Снимите прокладку (рис. 14.3).
![](https://www.bmwman.ru/img/ser3/2380.jpg)

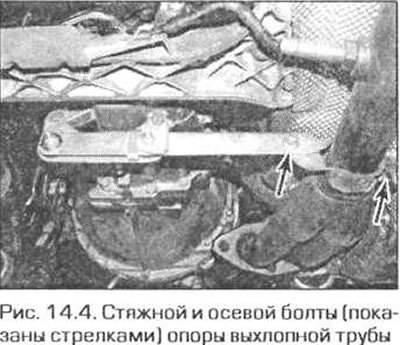

4. Выверните стяжной болт, соединяющий две половинки опоры выхлопной трубы на кронштейне, закрепленном на коробке передач. Затем ослабьте осевой болт опоры, поверните нижнюю половинку опоры и освободите трубу (рис. 14.4).
![](https://www.bmwman.ru/img/ser3/2381.jpg)
5. Выверните болты и снимите усилительные пластины, закрепленные поперек туннеля (рис. 14.5). Обратите внимание: на задней пластине есть резиновая опора выхлопной системы.
![](https://www.bmwman.ru/img/ser3/2382.jpg)
6. Снимите с выхлопной системы задние резиновые опоры.
7. Вытащите всю выхлопную систему в сборе из-под автомобиля.
8 Для снятия теплового экрана выверните болты его крепления и опустите экран на землю.
Установка
9. Установка выхлопной системы выполняется в обратной последовательности с учетом следующих замечаний.
- а) Установите новую прокладку в месте соединения приемной трубы с выпускным коллектором. Замените также гайки крепления приемной трубы. Смажьте шпильки коллектора смазкой на медной основе.
- б) Проверьте положение выхлопной трубы относительно выреза в задней юбке кузова. При необходимости, отрегулируйте опоры выхлопной системы, чтобы обеспечит необходимый зазор между трубой и вырезом юбки.
- в) После установки выхлопной системы на все опоры отверните болты крепление опорного кронштейна к коробке передач и, при необходимости, отрегулируйте поперечное положение кронштейна в пределах удлиненных отверстий под болты так. чтобы снять напряжение в выхлопной системе. После регулировки затяните болты.
