Коробка передач с ручным переключением передач
Рычаг переключения передач
Примечание. При установке Вам потребуется новый подшипник рычага переключения передач.
1. Поднимите автомобиль и установите его на опорах (см. "Подъем и установка автомобиля на опорах").
2. Потяните вверх и снимите декоративную ручку с рычага переключения передач. Примечание. Не вращайте ручку, поскольку при этом она сломается.
3. Отсоедините чехол рычага от центральной консоли и снимите с рычага, Снимите звукоизоляцию (если она имеется).

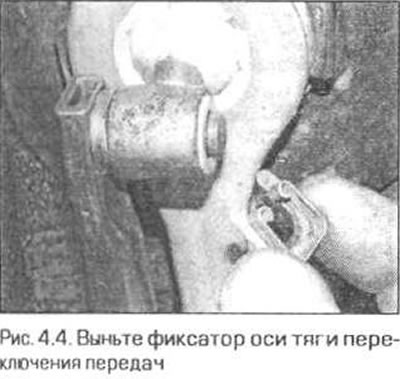

4. Под автомобилем выньте фиксатор из оси тяги переключения передач. Выньте ось из серьги рычага переключения передач и снимите с оси шайбы (рис. 4.4).

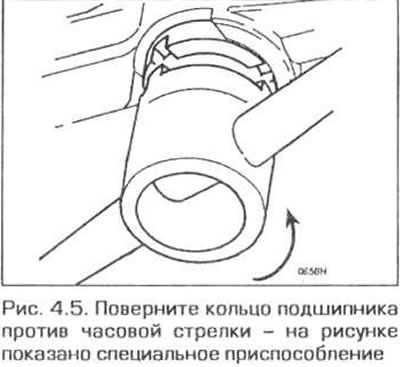

5. Теперь необходимо освободить нижнее стопорное кольцо подшипника рычага переключения передач. Для этой цели имеется специальное приспособление, однако. Вы можете выполнить эту операцию при помощи двух отверток. Для освобождения кольца его необходимо повернуть на четверть оборота против часовой стрелки (рис. 4.5).
6. Теперь подшипник можно вытолкнуть вверх и вынуть рычаг переключения передач из салона автомобиля.
7. При необходимости можно снять подшипник с шаровой опоры рычага, потянув его вниз. При протаскивании подшипника через серьгу рычага, поверните подшипник так, чтобы серьга прошла через прорези подшипника.
8. Установка нового подшипника производится в последовательности, обратной снятию. Убедитесь в том. что подшипник встал на место на шаровой опоре.
9. Установка рычага производится в последовательности, обратной снятию. При установке придерживайтесь следующих правил;
- а) Перед установкой смажьте подшипник.
- б) Установите рычаг переключения передач на место. При этом стрелка на уплотнении рычага должна быть обращена к передней стороне автомобиля.

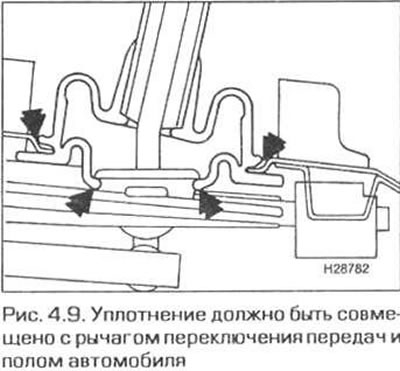

- в) Совместите уплотнение с рычагом и отверстием в попу автомобиля (рис. 4.9).
- г) При совмещении подшипника с рычагом убедитесь в том, что стрелка или выступ (в зависимости от модели) на верхней стороне подшипник а обращена к задней части автомобиля.
- д) Для фиксации подшипника надавите на него вниз так, чтобы он со щелчком встал на место.
- е) Перед установкой смажьте ось тяги переключения передач.
Серьга вала выбора передач
Примечание. При установке Вам понадобится новый штифт крепления серьги.
10. Поднимите автомобиль и установите его на опорах (см. "Подъем и установка автомобиля на опорах").
11. Отсоедините от фланца коробки передач карданный вал и закрепите его проволокой в стороне (см. главу 8).
12. Выньте фиксатор оси тяги переключения передач. Выньте ось из серьги и снимите шайбы.

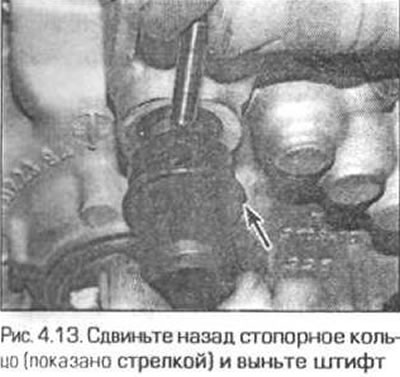

13. Сдвиньте назад стопорное кольцо, затем выньте штифт крепления серьги к валу выбора передач (рис. 4.13).
14. Снимите серьгу с вала выбора передач.
15. Установка производится в последовательности. обратной снятию. При установке придерживайтесь следующих правил:
- а) Перед установкой проверьте состояние резинового кольца серьги и, при необходимости, замените его.
- б) Закрепите серьгу на валу при помощи нового штифта.
- в) Смажьте штифт тяги переключения передач.
- г) Подсоедините карданный вал (см. главу 8).
Заднее крепление рычага переключения передач
16. Поднимите автомобиль и установите его на опорах (см. "Подъем и установка автомобиля на опорах").
17. Отсоедините от фланца коробки передач карданный вал и закрепите его проволокой в стороне (см. главу 8).
18. Снимите рычаг переключения передач (см. выше).

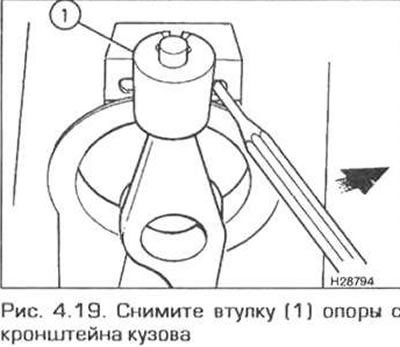

19. При помощи отвертки или тонкого пробойника снимите втулку крепления с кронштейна кузова (рис. 4.19).
20. Снимите крепление с рычага.
21. Смажьте крепление, затем наденьте его на рычаг так. чтобы вырез крепления был обращен к задней стороне автомобиля, а стрелка была обращена вверх.
22. Закрепите опору на кронштейне.
23. Подсоедините карданный вал (см. главу 8) и опустите автомобиль на землю.
Коробка передач с автоматическим переключением передач
24. К моменту составления этого Руководства данные об этой системе отсутствовали.
