Проверка свечей накаливания — модель 530d (BMW 5 Series E39)

Снятие

Предпосылка для проверки: напряжение аккумуляторной батареи должно быть более 9 вольт. При необходимости аккумуляторную батарею зарядить.

Внимание. Если в работе свечей накаливания возникают неисправности, необходимо обязательно проверить плавкие предохранители, расположенные за вещевым ящиком.

Проверка

Считать содержимое накопителя кодов неисправностей системы DDE. Проверить полученные сообщения, устранить неисправности и содержимое накопителя стереть.

Выключить зажигание.

Снять корпус фильтра тонкой очистки воздуха.

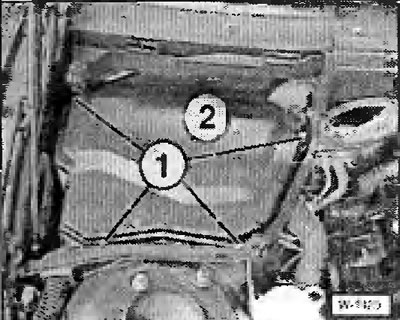

Вывернуть болты «1».

Снять крышку «2» с блока электроники.

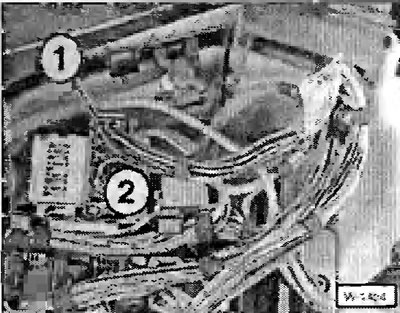

Отсоединить штекер «1» у реле «2» свечей накаливания.

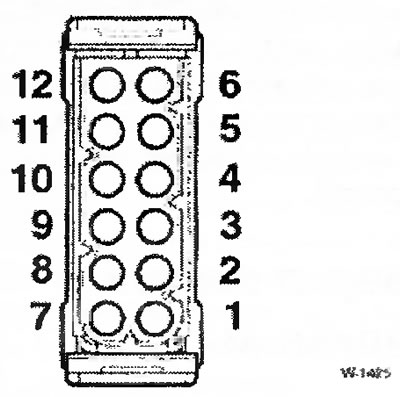

Расположение контактов на штекере жгута проводов:

• Обмотка штифта свечи накаливания для цилиндра 1 = гнездо 9 - черный / зеленый
• Обмотка штифта свечи накаливания для цилиндра 2 = гнездо 8 - черный / фиолетовый
• Обмотка штифта свечи накаливания для цилиндра 3 = гнездо 7 - черный / желтый.
• Обмотка штифта свечи накаливания для цилиндра 4 = гнездо 3 - черный / красный.
• Обмотка штифта свечи накаливания для цилиндра 5 = гнездо 2 - черный / белый.
• Обмотка штифта свечи накаливания для цилиндра 6 = гнездо 1 - черный / коричневый.

Внимание: Не включать свечи накаливания в снятом состоянии. При этом достаточный теплоотвод от свечей накаливания не обеспечивается. Существует опасность травмирования и возгорания!

Подключить амперметр между выводом положительного полюса аккумуляторной батареи и гнездом штекерного разъема жгута проводов, см. расположение контактов на штекере жгута проводов.

Включить зажигание и измерить силу тока.

Предписанное значение: после того, как свеча накаливания при напряжении аккумуляторной батареи 11±0,5 вольт была в работе примерно 30 секунд, сила тока через свечу накаливания должна составлять 10 ампер.

При необходимости после остывания свечу накаливания снять и измерить ее сопротивление. Предписанное значение: 0,5-2,0 Ω.

Внимание: Если при проверке обнаруживается дефект свечи накаливания, то необходимо обязательно проверить:

• провод от реле к свече накаливания;
• штекерный разъем свечи накаливания;
• работу репе свечей накаливания;
• предохранитель на 100 ампер.
