Замена резинометаллического шарнира крепления РКПП (BMW X5 E53)

Замену резинометаллического шарнира крепления РКПП необходимо проводить в следующем порядке. Приготовить приспособления «22.1.011», «22.1.012», «22.1.016», «22.1.018» и «33.3.144» и снять поперечную балку крепления РКПП.

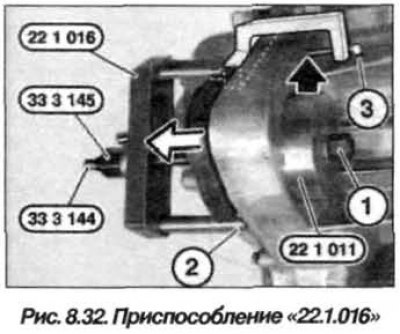

Приставить приспособление «22.1.016» к выемке (2, рис. 8.32) и ввернуть винт (3) от руки по направлению к картеру РКПП. Используя приспособления «22.1.011/22.1.018» и «33.3.144» в сочетании с гайкой (1) М12х1,5 под болт шарнира М12х1,5х220, выпрессовать резинометаллический шарнир.

Приставить приспособление «22.1.016» к выемке (2, рис. 8.32) и ввернуть винт (3) от руки по…

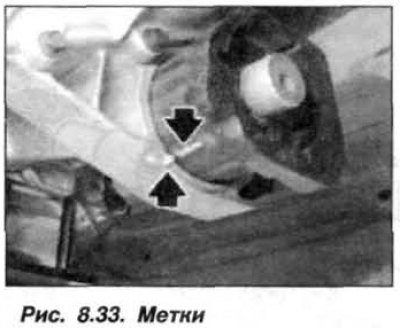

При установке метки на резинометаллическом шарнире и картере РКПП (стрелки, рис. 8.33) должны совпадать.

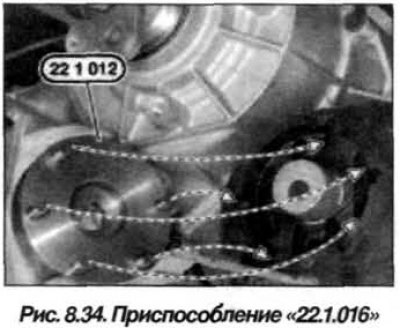

Смазать отверстие в картере и резинометаллическом шарнире составом типа «Circolight» или пластичной смазкой типа «Kluber Polylub GLY 801» и завести приспособление «22.1.016» (стрелки, рис. 8.34) с шипами в отверстие резинометаллического шарнира.

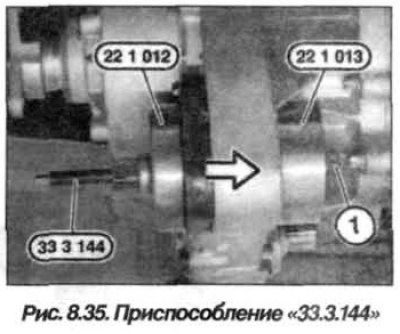

Запрессовать резинометаллический шарнир с помощью приспособлений «22.1.019/012», «22.1.013» и «33.3.144» (стрелка, рис. 8.35), используя гайку (1, М12х1,5) под болт М12х1,5х220.
