Atenţie! Acoperiți generatorul cu folie de plastic.
Furtunurile TC trebuie să fie întotdeauna uscate și curate.

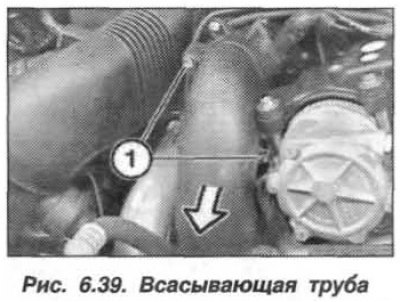

Scoateți partea centrală a scutului frontal, galeria de admisie și toate injectoarele. Scoateți șuruburile (1, fig. 6.39) și deconectați conducta de aspirație în direcția indicată de săgeată.
Scoateți șuruburile (17 buc., săgeți, fig. 6.40). Slăbiți șuruburile (1), începând de la margini și îndreptându-vă spre centru (mijloc). Scoateți capacul chiulasei (3).
Atenţie! La instalare, strângeți mai întâi șuruburile (1) de la mijloc până la margini. Strângeți șuruburile exterioare în cruce.

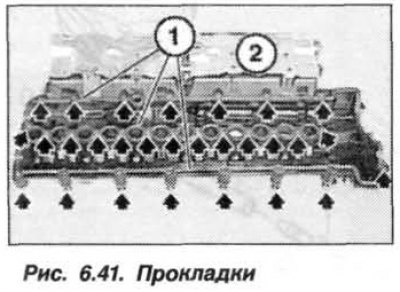

Scoateți șuruburile (27 buc., săgeți, fig. 6.41) și înlocuiți garniturile profilate (1). Curățați suprafețele de contact de orice material de etanșare rămas.
Nota! La înlocuirea capacului chiulasei, este necesar să mutați panoul de protecție rezistent la căldură (2) pe noul capac al chiulasei.

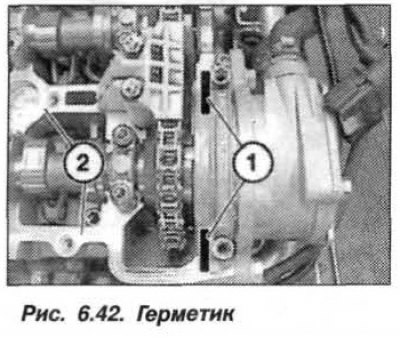

Pe suprafete (1, fig. 6.42) aplicați un strat de etanșant precum "Drei-Bond-1209" 3 mm latime si 2 mm grosime.
Asamblați motorul.
