Verificați starea tehnică a pistoanelor, bolțurilor, bielelor, carcasei de rulment și segmentelor pistonului și înlocuiți-le dacă este necesar.
Înainte de instalare, măsurați jocul nominal dintre piston și orificiul blocului cilindric, pentru care:
- măsurați diametrul pistonului cu un micrometru la o distanță de "A" - 12 mm, de la marginea inferioară a mantalei într-un plan la un unghi de 90° la axa bolțului pistonului măsurați diametrul oglinzii cilindrului în trei planuri cu un micrometru (sus, mijloc și jos) și calculați valoarea medie;
- scădeți diametrul pistonului din diametrul mediu al cilindrului;
- valoarea obținută a decalajului nominal trebuie să fie în intervalul 0,041–0,077 mm, valoarea maximă admisă, ca criteriu pentru reparațiile necesare atunci când piesele sunt uzate, este de 0,15 mm.
Spălați noile șuruburi de biele, ungeți-le cu ulei de motor, introduceți-le și, folosind instrumentul "00.9.120" sau "11.2.110" – o cheie dinamometrică cu raportor – strângeți șuruburile în trei pași paraleli pe fiecare șurub:
- Prima etapă strângeți la 5,0 Nm (0,5 kgf·m);
- A doua etapă strângeți la 20 Nm (2,0 kgf·m);
- Al 3-lea pas, rotiți-l la un unghi de 70°.
După efectuarea lucrărilor care provoacă modificări ale proeminenței inferioare a pistonului deasupra suprafeței de împerechere a blocului cilindric, este necesar să se redetermina grosimea garniturii de etanșare în următoarea ordine:

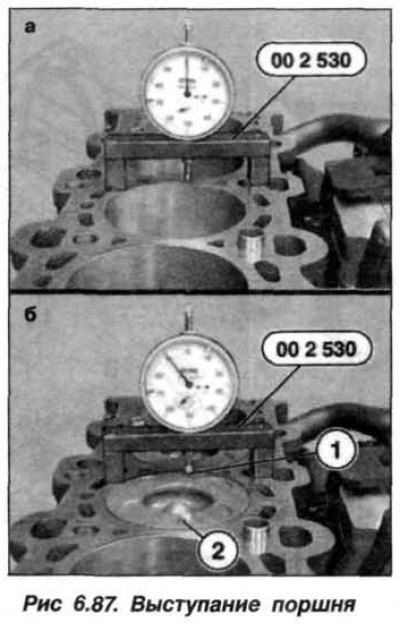

- instalați un indicator indicator cu un bloc de măsurare, dispozitiv "00.2.530" (figura 6,87, a) pe suprafața curățată a blocului cilindrilor și setați indicatorul la zero;
- setați pistonul într-o poziție apropiată de PMS;
- instalați dispozitivul "00.2.530" pe suprafața curățată a pistonului în două puncte de măsurare (1 și 2, Fig. 6,87, b), prin rotirea arborelui cotit cu șurubul amortizorului de vibrații, luați valorile maxime ale indicatorului în punctul cel mai înalt al ridicării pistonului;
- desenați și înregistrați proeminența inferioară a pistonului în punctele (1 și 2) pentru toate cele șase pistoane;

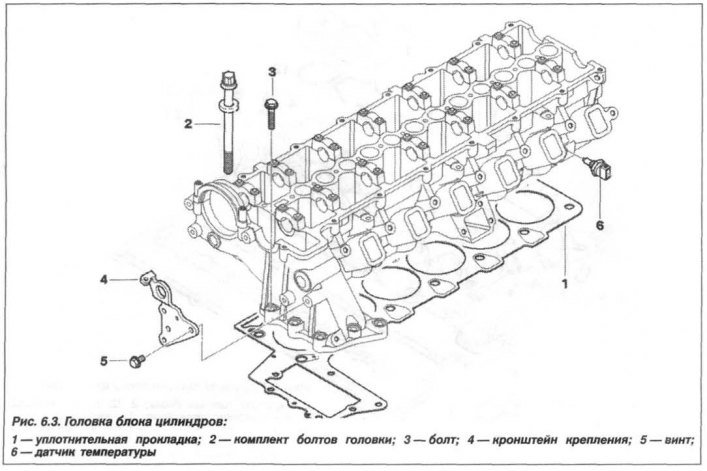

- cea mai mare valoare din 12 măsurători determină grosimea garniturii de etanșare (1, vezi fig. 6.3) chiulasele;
- dacă proeminența pistonului este de 0,92–1,03 mm, instalați o garnitură cu două găuri, dacă proeminența pistonului este mai mare de 1,03 mm, instalați o garnitură cu trei găuri.

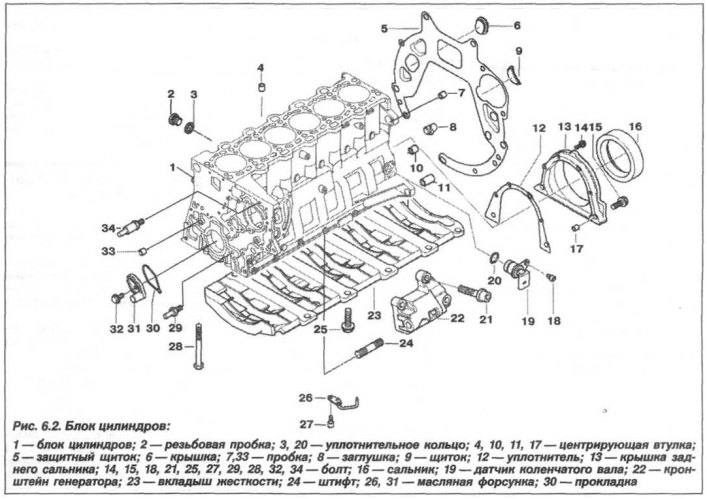

Instalați inserția de rigidizare (23, vezi fig. 6.2) conform marcajului său, săgeata îndreaptă spre sistemul de sincronizare.
