Снятие и установка вакуумного насоса (модель 320d) (BMW 3 Series E46)

Так как у дизельного двигателя вакуум при всасывании воздуха отсутствует, вакуум для усилителя тормоза создается вакуумным насосом. Вакуумный насос закреплен впереди у головки цилиндров и связан с распределительным валом выпускных клапанов шлицевым соединением.

Снятие

1. Снимите радиатор системы рециркуляции отработавших газов.

2. Снимите вакуумный шланг с патрубка вакуумного насоса, для чего ослабьте хомут.

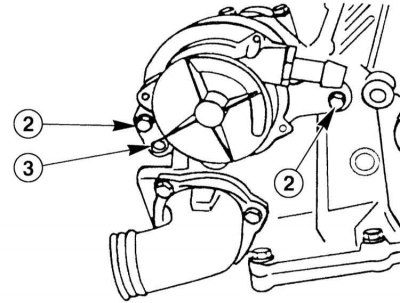

3. Выверните болты «2» и «3» и снимите вакуумный насос.

Установка

1. Замените уплотнительное кольцо на вакуумном насосе.

2. Вставьте вакуумный насос с поводком в паз распределительного вала.

3. Так как резьба болтов «2» должны быть уплотнена, резьба новых болтов имеет покрытие. После каждого отворачивания болт необходимо либо заменить или очистить и покрыть обычным герметиком, например, "Drei Bond 1209" или "Loctite Ultra Black". Затяните болты «2» и «3» моментом 20 Н·м.

4. Установите радиатор системы рециркуляции, обратитесь к Разделу Снятие и установка впускного трубопровода.
