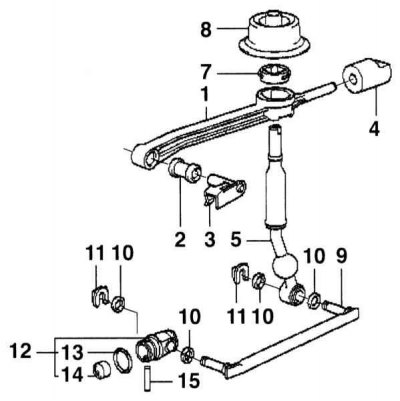

Привод переключения передач
1 — рычаг переключения
2 — опорная втулка
3 — опорный палец
4 — опора
5 — рычаг переключения передач
7 — опора
8 — чехол
9 — тяга переключения
10 — дистанционное кольцо
11 — стопорная шайба
12 — шарнир тяги переключения
13 — стопорное кольцо
14 — шайба
15 — штифт
Снятие
1. Потяните сильно рукоятку вверх, не вращая ее при этом. Снимите чехол рычага у центральной консоли и снимите его с рычага переключения. Указанные работы описаны в Разделе Снятие и установка центральной консоли, обратитесь к Разделу Снятие и установка центрального подлокотника.
Операция подъема и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка
2. Поднимите и установите автомобиль на подставки. Снимите систему выпуска и термозащитный экран под рычагом переключения передач, обратитесь к Разделу Снятие и установка системы выпуска.

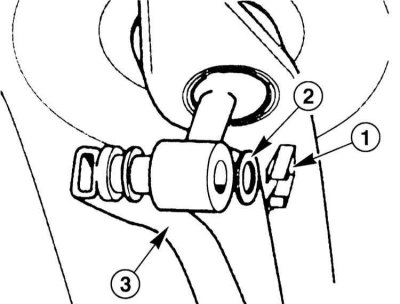

3. Снимите с нижней стороны автомобиля стопорную скобу -1-. Снимите шайбу -2-. Выньте сбоку тягу переключения -3-.

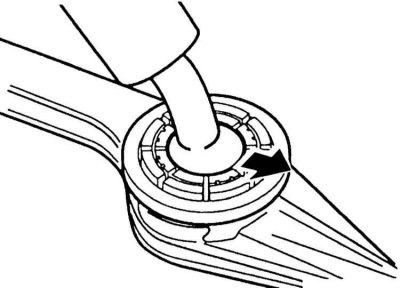

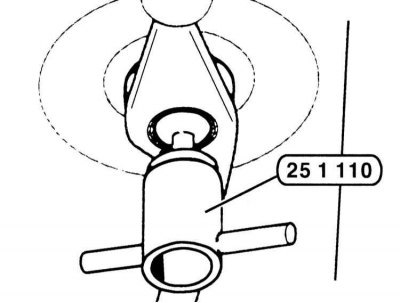

4. Поставьте снизу на рычаг переключения цапфовый гаечный ключ, например, BMW 251110 и поверните его на угол 90° против часовой стрелки. После этого отожмите вверх из рычага сферический вкладыш.
5. Отсоедините у кузова чехол рычага переключения и выньте его вверх с рычагом.
Установка
6. Смажьте сферические вкладыши рычага смазкой "KLUBER POLZLUBE GLY".
7. Установите рычаг переключения со сферическим вкладышем так, чтобы стрелки на вкладыше показывали в направлении продольной оси автомобиля (стрелка на сопроводительной иллюстрации). Лапки сферического вкладыша располагаются поперек автомобиля.

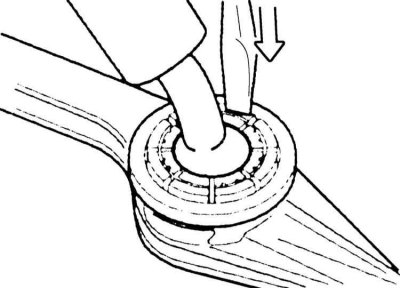

8. Вдавите сверху вкладыш отверткой в держатель так, чтобы лапки отчетливо зафиксировались.

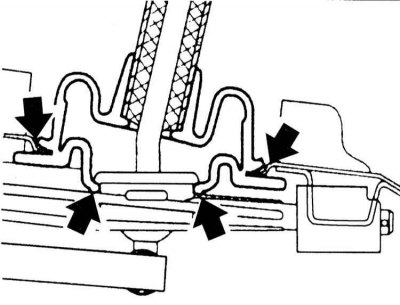

9. Закрепите чехол. Стрелка на чехле должна указывать вперед, в направлении движения. Вставьте внутренний борт чехла через рычаг, а наружный в вырез кузова.
10. Вставьте палец тяги переключения в рычаг, положив шайбы. Установите стопорную скобу.
11. При необходимости установите термозащитный экран и систему выпуска, обратитесь к Разделу Снятие и установка системы выпуска.
12. Закрепите чехол рычага переключения на центральной консоли. Наденьте на рычаг рукоятку и сильно надавите на нее, обратитесь к Разделу Снятие и установка центрального подлокотника.
