Снятие и установка карданного вала

            0

Устанавливаются два различных исполнения карданных вала: карданный вал, состоящий из двух частей с центральным подшипником и карданный вал, имеющий два центральных подшипника и один дополнительный шарнир равных угловых скоростей. Обратите внимание на различие при снятии.

Снятие



Операция подъема и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка

1. Поднимите и установите автомобиль на подставки. Снимите систему выпуска, обратитесь к Разделу Снятие и установка системы выпуска.

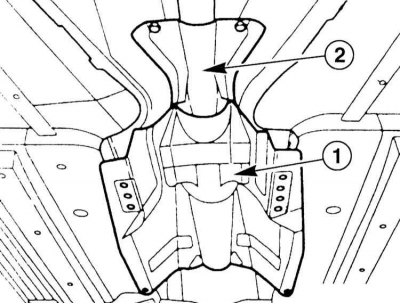

2. Отверните болты крепления и снимите теплозащитные экраны -1- и -2- с днища.

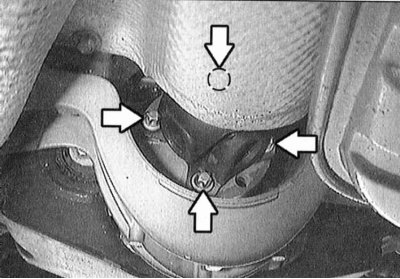

3. Отверните болты крепления и отсоедините эластичную муфту от КПП (стрелки на иллюстрации). Удерживайте при этом карданный вал ленточным ключом от роворачивания.

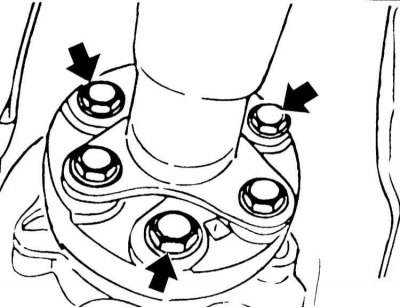

4. Отверните болты крепления и отсоедините карданный вал от редуктора заднего моста (стрелки на иллюстрации). Внимание: Чтобы установить карданный вал в прежнее положение маркируйте краской взаимное положение фланцев карданного вала и редуктора.

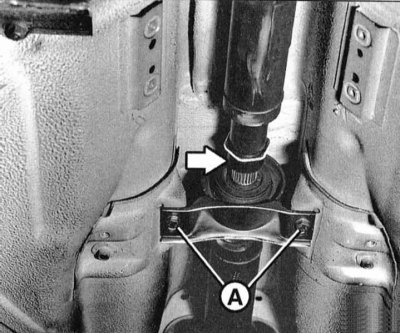

5. Ослабьте на несколько оборотов резьбовое кольцо (стрелка на иллюстрации) на скользящем элементе с помощью большого гаечного ключа. Если такого ключа в наличии нет, ослабьте резьбовое кольце газовым ключом.

6. Отожмите фланец карданного вала отверткой от редуктора заднего моста. При этом карданный вал сдвигается у скользящего элемента (стрелка на иллюстрации).

7. Ослабьте болты крепления -А- центрального подшипника, обратитесь к иллюстрации.


При этом удерживайте карданный вал, чтобы он не упал. Не уроните вал в шарниры. В частности, у шарнира равных угловых скоростей вал может смять резиновый чехол.

8. Карданный вал, состоящий из трех частей: Аналогичным образом отверните второе резьбовое кольцо у центрального подшипника. Отожмите передний фланец карданного вала назад, при этом карданный вал сдвигается.

9. Карданный вал, состоящий из трех частей: Отверните болты крепления второго центрального подшипника к днищу.

10. Немного наклоните вниз карданный вал у центрального подшипника и выньте из центрирующей цапфы на КПП.

Защитите шарнир равных угловых скоростей карданного вала крышкой или полиэтиленовым пакетом от загрязнения.

Установка



При наличии вибрации и шума, идущего из карданного вала, его необходимо отбалансировать на СТО. Кроме того, необходимо выяснить, исправны ли шарниры. Имеются СТО, которые специализируются на ремонте карданных валов.

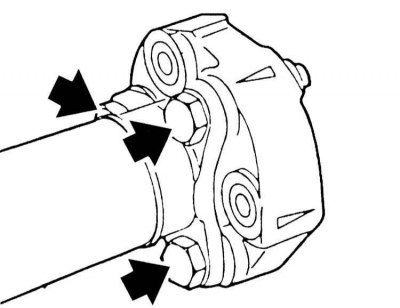

11. Замените эластичную муфту, если она деформирована или имеет поры. Для этого отверните болты крепления (стрелки на иллюстрации). Новую муфту вставьте так, чтобы стрелки на окружности показывали в сторону соответствующих рычагов фланца.

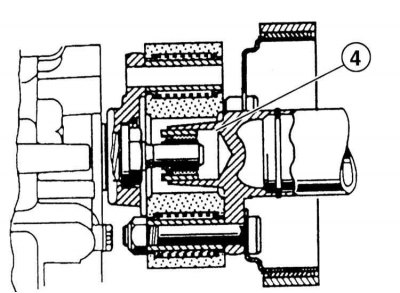

12. Перед установкой визуально проверьте центрирующий элемент -4- карданных валов. Смажьте центрирующий элемент смазкой "MOLYKOTE LONGTHERM 2 PLUS" или "OPTIMOL OLISTAMOLY 2". Поврежденный элемент замените на СТО.

13. Вставьте карданный вал сначала спереди в центрирующий элемент и закрепите болтами, не затягивая.

14. Наденьте карданный вал с вытянутым шарниром на фланец редуктора заднего моста.

15. Слегка затяните резьбовое кольцо у скользящего элемента карданного вала моментом 10 Н·м.

16. Равномерно затяните гайки крепления карданного вала к редуктору, приведенными в Спецификациях усилиями. Применяйте новые самостопорящиеся гайки.

17. Затяните новыми самостопорящимися гайками карданный вал к фланцу КПП. Момент затяжки зависит от класса прочности болтов, который выбит на головке (обратитесь к Спецификациям).

18. Закрепите центральный подшипник к днищу моментом 20 Н·м.

19. Карданный вал, состоящий из трех частей: Закрепите второй центральный подшипник на днище моментом 20 Н·м. Резьбовое кольцо затяните моментом 10 Н·м.

20. Закрепите теплозащитный экран системы выпуска. Установите систему выпуска, обратитесь к Разделу Снятие и установка системы выпуска.
