Atenţie! Toate lucrările la sistemul de evacuare trebuie efectuate numai cu un motor rece, din cauza riscului de arsuri.

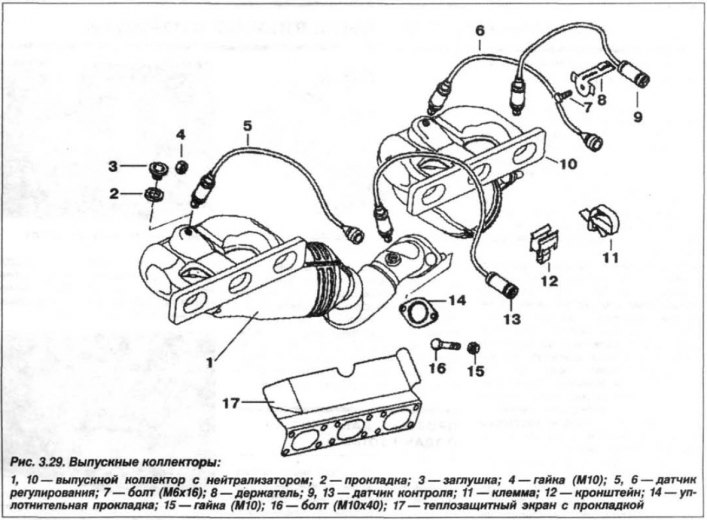

Monitorizarea conformității cu standardele de toxicitate a gazelor de eșapament este asigurată prin instalarea unor senzori de reglare a concentrației de oxigen (5 și 6, vezi fig. 3.29) în gazele de evacuare și monitorizarea senzorilor de concentrație de oxigen (9 și 13) în OG.
Senzorii de concentrație de oxigen sunt instalați în galeria de evacuare înaintea convertorului. Senzorii de monitorizare a concentrației de oxigen sunt instalați la ieșirea convertorului de gaze de eșapament.
Înlocuirea senzorului de reglare a concentrației de oxigen în gazul de evacuare trebuie efectuată în următoarea ordine. Citiți și remediați defecțiunile, eliminați defecțiunile și ștergeți informațiile din blocul de memorie al ECU KSUD. Pregătiți dispozitivul «11.7.020». Scoateți partea inferioară a carcasei microfiltrului și carcasa de protecție a duzelor. Marcați conectorii (ShSy) și poziția senzorilor de conținut de oxigen în gazele de eșapament. Desfaceți clema (11 și 12) elementele de fixare și eliberați firele senzorilor. Deconectați buclele de la senzorii de oxigen.
Utilizarea dispozitivului de fixare «11.7.020», deșurubați senzorul din colector.
Când instalați senzorul, nu confundați locația acestuia. Aplicați un strat subțire și uniform de tip grăsime «Never Seez Compound» doar pe partea sa filetata, pe noul senzor este deja aplicat. Evitați grăsimea pe suprafața senzorului, care intră în contact cu gazele de eșapament. Utilizarea dispozitivului de fixare «11.7.020» înșurubați senzorul (M18x1,5) și strângeți-l la 50 Nm (5,0 kgf·m). Acordați atenție poziționării corecte a cablurilor senzorului. Verificați mesajele de eroare stocate și ștergeți-le din memoria defecțiunilor. Când se aplică protecție anticorozivă pe partea inferioară a corpului, senzorii trebuie izolați (acoperi).
Înlocuirea senzorilor pentru monitorizarea concentrației de oxigen din gazele de eșapament ar trebui efectuată folosind o tehnologie similară. În același timp, la înlocuirea senzorilor de control (9 și 13, vezi fig. 3.29) scoateți capacul de protecție al injectoarelor. Eliberați cablul din suporturi, deconectați bucla și scoateți cablul din cutia de cabluri din spatele motorului. În prezența unei transmisii automate, deconectarea senzorilor pentru monitorizarea funcționării convertorului celor 4-6 cilindri este posibilă numai după îndepărtarea sistemului de evacuare.

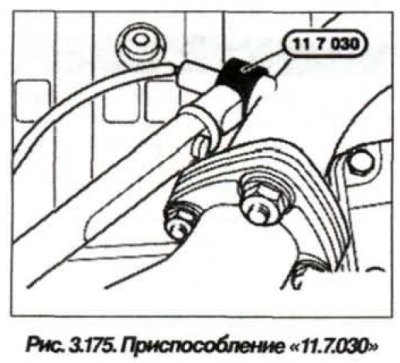

Pentru a îndepărta și instala senzorii de control ai 1-3-a cilindri, utilizați unealta «11.7.030» (orez. 3.175), iar pentru al 4-lea - al 6-lea cilindri, folosiți unealta «11.7.020».
Acordați o atenție deosebită așezării corecte a cablurilor pentru senzorii de oxigen din gazele de evacuare.
