Снятие головки цилиндров

            0

Снимите воздушный фильтр.

Отсоедините провода от клемм аккумуляторной батареи.

Отсоедините отводящий шланг радиатора и слейте охлаждающую жидкость.

Отсоедините от головки цилиндров шланги системы охлаждения и электропровода.

На карбюраторных двигателях



Отсоедините шланги подачи топлива и слива топлива.

Отверните болт крепления кронштейна трубы маслоизмерительного щупа и болт крепления кронштейна стартера к впускному коллектору

Отсоедините тягу управления дроссельными заслонками от сектора управления дроссельными заслонками, после чего отведите тягу в сторону, предварительно ослабив гайки ее крепления к промежуточной опоре.

Отсоедините вакуумный шланг вакуумного усилителя тормозов.

На двигателях автомобилей модели «320i»



Снимите кожух подачи воздуха.

Отсоедините вакуумный шланг вакуумного усилителя тормозов.

Отсоедините тягу управления дроссельной заслонкой от рычага управления последней и снимите тягу с кронштейна ее крепления.

Ослабьте штуцера впрыскивающих трубопроводов форсунок и отсоедините трубопроводы от кронштейнов крепления.

Отверните болты крепления всасывающей трубы 3-го цилиндра.

Отсоедините от форсунок топливопроводы.

На двигателях автомобилей модели «318i»



Отсоедините топливопровод от пусковой форсунки и шланг от клапана дополнительной подачи воздуха.

Отсоедините тягу управления дроссельной заслонкой о» .ыага управления последней, предварительно сняв тягу с кронштейна.

Разъедините штепсельный разъем коммутатора бесконтактной системы зажигания и выньте электропровод из скоб крепления.


Отсоедините вакуумные шланги от вакуумного регулятора датчика-распределителя зажигания и отверните болты крепления кронштейна к впускному коллектору.

Отверните болт крепления трубы маслоизмерительного щупа.

Выверните штуцеры трубопроводов подачи топлива из форсунок.

На всех двигателях



Снимите крышку головки цилиндров.

Снимите крышку распределителя зажигания.

Установите поршень 1-го цилиндра в ВМТ такта сжатия; при этом метка на роторе должна совпасть с меткой на корпусе распределителя зажигания, метка «ОТ» на маховике должна быть видна в люке картера сцепления, а установочная метка на ободе шкива коленчатого вала должна быть напротив указателя на нижней крышке механизма газораспределения.

Снимите верхнюю крышку механизма газораспределения.

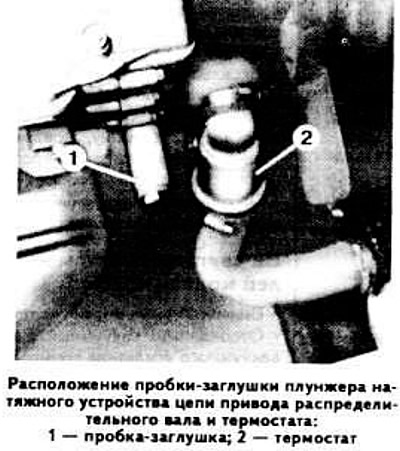

Выверните пробку-заглушку плунжера натяжного устройства цепи, после чего выньте пружину и плунжер.

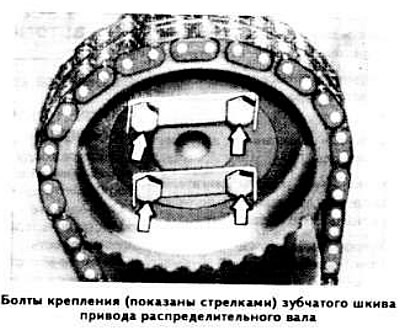

Снимите зубчатый шкив распределительного вала.



Отсоедините приемную трубу глушителей от выпускного коллектора и отверните болты крепления кронштейна приемной трубы глушителей.

Отверните болты крепления головки цилиндров и снимите ее.
