Проверка проводов зажигания

            0

Отключить провод массы от аккумулятора.

Внимание: При отключении аккумулятора стирается информация в электронных устройствах памяти, например накопитель неисправностей двигателя или память охранного кода радиоприемника. Аккумулятор отключать только при выключенном зажигании, чтобы не вывести из строя блок управления системы впрыска топлива. При отключении аккумулятора соблюдать указания разделов "Радиоприемник" и "Снятие и установка аккумулятора".

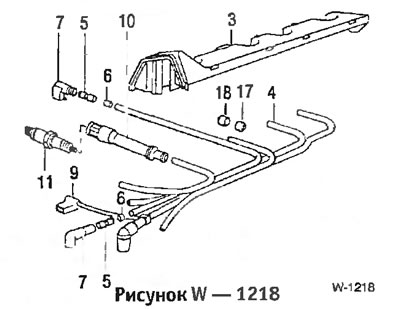

Модели 316i, 318i выпуска до августа 1993 г.: Снять кожух проводов зажигания на головке цилиндров (Рисунок W 1218).

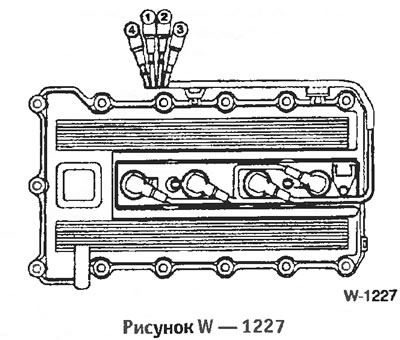

Модели 318is/ti: Снять кожух свечей зажигания на головке цилиндров.

Отсоединить свечные наконечники от катушки зажигания (модели 316i, 318i выпуска до августа 1993 г.: от распределителя). Подключить омметр и замерить сопротивление. Заданное значение около 6 ком.

Модели 316i, 318i выпуска до августа 1993 г.: Отсоединить провод между катушкой зажигания и распределителем и замерить сопротивление. Заданное значение около 2 ком.

При повышенном сопротивлении очистить контакты подключения проводов и повторить проверку. Если потребуется, заменить провод.

Сгибать провода зажигания около свечных наконечников под большим углом и проверить отсутствие растрескивания проводов. Если требуется, заменять сразу все провода зажигания.

Замена



Новый провод нужной длины отрезается из бухты провода, после чего на него ставятся наконечники. Для этого требуются два специальных приспособления BMW.

Снять изоляцию с конца провода на расстояние 6 мм. Поперечное сечение жилы провода составляет 1,5 мм2.




3. Кожух
4. Провод зажигания
5. Круглый разъем
6. Маркировочное кольцо (цилиндры 1-4)
7. Разъем подавления радиопомех 1 ком
9 Датчик импульсов
10. Свечной наконечник 5 ком
11. Свеча зажигания
17. Изолятор
18. Втулка изолятора


Модель 318is/ti:

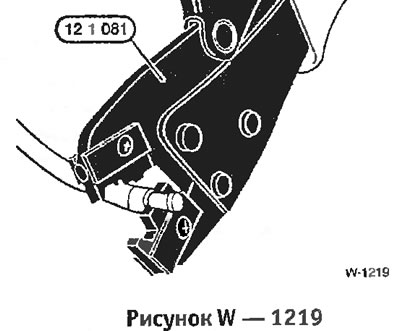

Надеть на провод зажигания наконечник и сжать конец провода специальными щипцами. Наконечник должен ставится заподлицо с изоляцией провода.


Внимание: Прежде чем монтировать наконечник но провод зажигания цилиндра 4, необходимо надеть на провод датчик импульсов DME -9-.

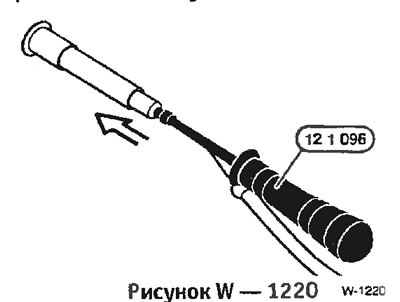

Опрыскать провод зажигания средством (BMW 121098). Вложить наконечник вместе с проводом зажигания в специальное приспособление, см. рисунок.

Вставить провод зажигания в свечной наконечник или в разъем подавления радиопомех. Наконечник должен заскочить на провод со слышимым щелчком.

Установить провода зажигания, подключить провод массы к аккумулятору.
