Снятие
Отключить провод массы от аккумулятора.
Внимание: При отключении аккумулятора стирается информация в электронных устройствах памяти, например накопитель неисправностей двигателя или память охранного кода радиоприемника. При отключении аккумулятора соблюдать указания разделов "Радиоприемник" и "Снятие и установка аккумулятора".

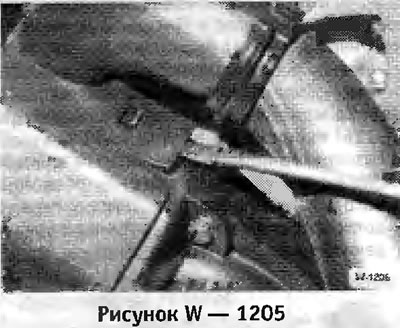

Снять кожух с высоковольтного распределителя. Для этого подцепить отверткой планки сверху и снизу и сдвинуть кожух в сторону.
Отсоединить от распределителя провода зажигания.

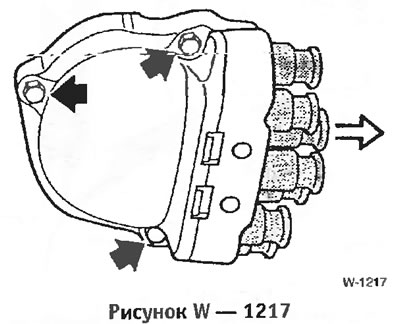

Отвернуть крышку распределителя, см. рисунок.

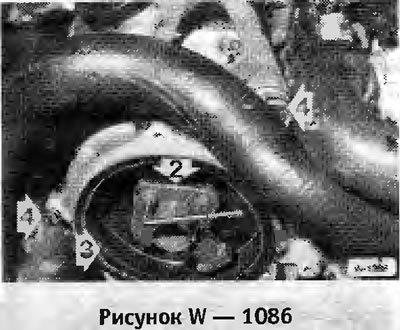

Отвернуть бегунок отогнутым стержневым ключом 3 мм (3 болта).
Снять крышку.
Проверка

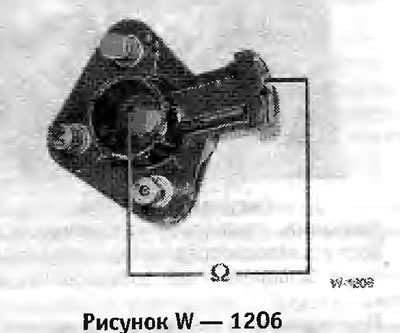

Проверить сопротивление бегунка. Заданное значение: 0,7-1,3 ком.
Проверить отсутствие на заливочной массе бегунка распределителя трещин и следов прогара, если требуется, заменить бегунок.
Крышка изнутри должна быть сухой.
Проверить контакты на отсутствие износа и коррозии, если требуется, заменить.
Проверить центральный угольный контакт на легкость перемещения и отсутствие износа. Для этого нажать на контакт пальцем.
Проверить крышку распределителя на отсутствие токов утечки. Токи утечки проявляются в тонких беспорядочных следах на поверхности крышки распределителя.
Протереть крышку распределителя чистой сухой тряпкой и проверить отсутствие растрескивания, при необходимости заменить крышку распределителя. После этого опрыскать крышку изнутри аэрозолем для контактов.
Установка
Поставить бегунок и слегка, моментом 3 нм затянуть.
Поставить и закрепить крышку распределителя.
Внимание: Нумерация проводов и контактов подключения должны соответствовать: ZS = катушка зажигания.
Вставить кожух распределителя так, чтобы передние прорези вошли в соответствующие выступы. Защелкнуть крышку сверху и снизу.
Подключить провод массы к аккумулятору.
