Звездочки и натяжители цепей — снятие, осмотр и установка (BMW 3 Series E46)

Звездочки распределительных валов

1. Снятие, осмотр и установка звездочек описана в параграфе 7 как часть процедуры снятия и установки вторичной цепи.

Звездочка коленчатого вала

Снятие

2. Звездочка привода распределительного вала объединена со звездочкой привода масляного насоса. На некоторых моделях звездочка может быть напрессована на носок коленчатого вала.

3. Снимите первичную цепь, как указано в параграфе 7.

4. Снимите звездочку с носка коленчатого вала. Если звездочка напрессована на вал, воспользуйтесь съемником с тремя захватами. Для зашиты резьбового отверстия под болт крепления ступицы в центре вала временно вверните в отверстие болт. Запомните, какой стороной наружу обращена звездочка, чтобы в дальнейшем правильно ее установить,

5. После снятия звездочки посмотрите, хорошо ли держится шпонка на носке вала. Если плохо, снимите ее и сохраните.

Осмотр

6. Осмотр звездочек описан в параграфе 7.

Установка

7. Вставьте шпонку в паз вала (если шпонка была удалена).

8. Наденьте звездочку на носок вала. Если звездочка была установлена на прессовой посадке, перед установкой звездочки нагрейте ее до 150°C. Не превышайте эту температуру, иначе материал звездочки потеряет свои прочностные характеристики.

9. После нагрева звездочки совместите ее паз со шпонкой и запрессуйте звездочку на вал с помощью трубы подходящего диаметра.

Внимание! Если звездочка была нагрета, будьте осторожны — металл еще долго может оставаться горячим.

10. Установите первичную цепь, как указано в параграфе 7.

Натяжитель вторичной цели

Снятие

11. Снимите вторичную цепь, как указано в параграфе 7.



12. Выверните болты и снимите корпус натяжителя с головки цилиндров (см. рис. 7.28).

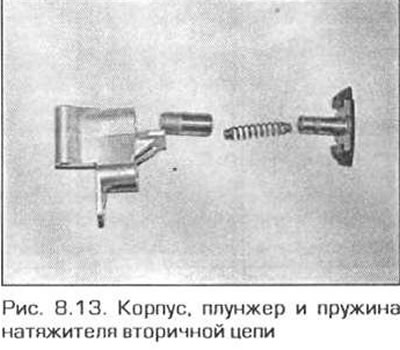

13. Вытащите фиксирующий стержень который держал плунжер в отжатом положении, извлеките плунжер и пружину (рис. 8.13).

Осмотр

14. Осмотрите натяжитель и, при необходимости, замените его. Осмотрите плунжер и его расточку на наличие износа и повреждений. Осмотрите пружину натяжителя и проверьте ее состояние. Осмотрит рабочую поверхность башмака натяжителя на наличие износа. Замените изношенные или поврежденные детали.

15. При установке плунжера имейте в виду, что после установки натяжителя на место вырез в плунжере должен быть направлен к правой стороне двигателя.

Установка

16. Установите на место натяжитель и надежно затяните болты его крепления.

17. Вставьте стержень или сверло для фиксации натяжителя в отжатом состоянии.

18. Установите вторичную цепь, как указано в параграфе 7.

Натяжитель первичной цени

19. Снятие и установка натяжителя описана в параграфе 7 как часть процедуры снятия и установки первичной цепи.
