Примечание, При установке могут потребоваться новые уплотнения и прокладка — см. текст.
Снятие

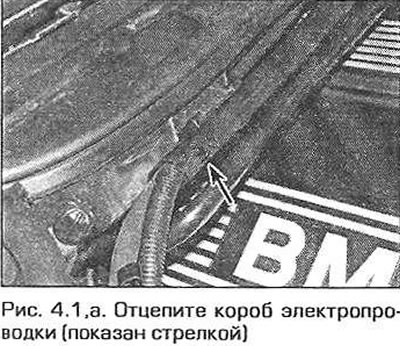

1. Чтобы обеспечить достаточное пространство, снимите в задней части моторного отделения впускной воздуховод вентиляции салона (рис. 4.1 а, б):
- а) Снимите крышку салонного фильтра, повернув на 90° против часовой стрелки ее фиксаторы. Вытащите фильтр из корпуса.
- б) Отстегните четыре фиксатора короба для прокладки проводов и извлеките из короба рукава с проводами.
- в) Выверните четыре винта и вытащите вперед корпус салонного фильтра.
- г) В левом заднем углу моторного отделения стяните уплотнитель, поверните против часовой стрелки два фиксатора и сдвиньте панель облицовки немного вперед.

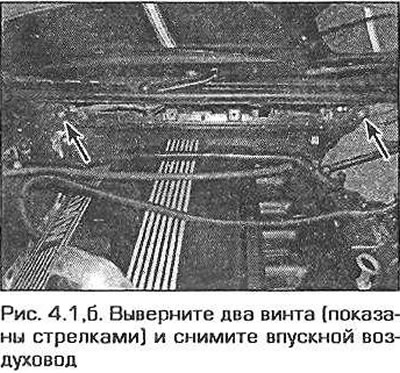

- д) Выверните два винта и снимите воздуховод.
2. Отверните и снимите пробку маслозаливной горловины двигателя.

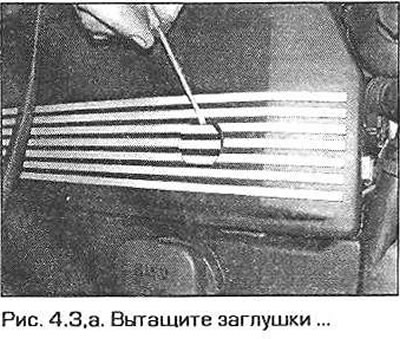

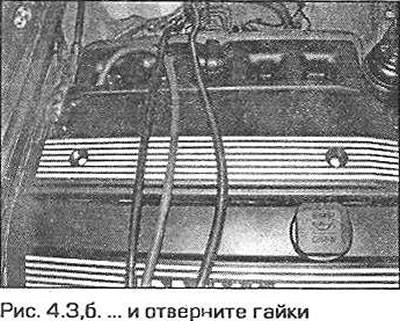

3. Снимите пластмассовую крышку с топливной рампы и сверху крышки головки цилиндров. Для снятия крышек вытащите заглушки и отверните гайки их крепления. Для снятия крышки с головки цилиндров поднимите ее, сдвиньте вперед и снимите через маслозаливную горловину (рис. 4.3 а, б).

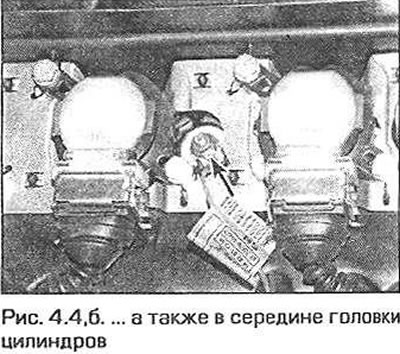

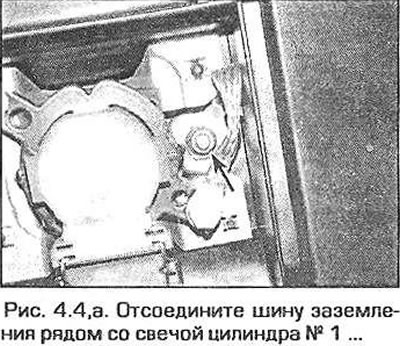

4. Отверните болт и отсоедините от крышки головки цилиндров шину заземления рядом с отверстием свечи цилиндра № 1. Отсоедините также провода заземления в середине и сзади крышки головки цилиндров (рис. 4.4 а, б).

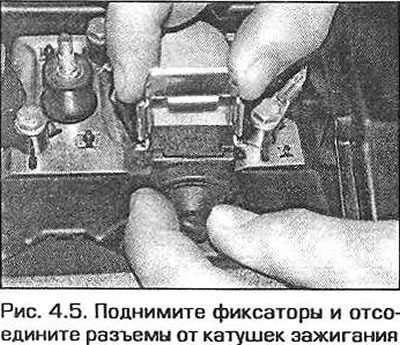

5. Отсоедините от катушек зажигания электрические разъемы (рис. 4.5).
6. Отсоедините от крышки головки цилиндров проводку и сдвиньте ее в сторону.

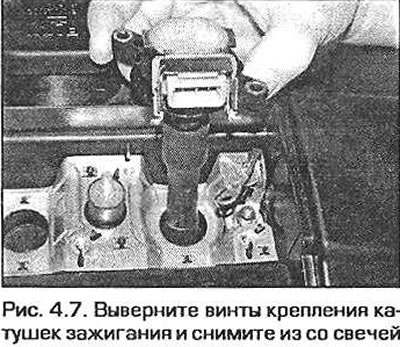

7. Отверните гайки крепления катушек зажигания и аккуратно снимите катушки со свечей (рис. 4.7).

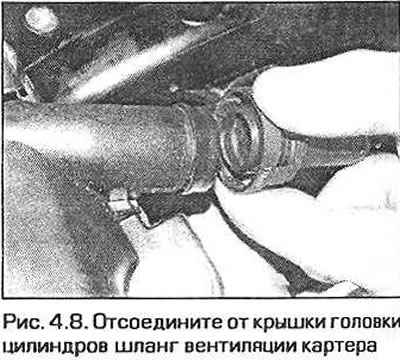

8. Отсоедините от боковой стороны крышки головки цилиндров шланг вентиляции картера (рис. 4.8).
9. На правой стороне крышки головки цилиндров разъедините электрические разъемы датчиков кислорода и сдвиньте проводку в сторону.
10. Отверните гайки и болты крышки головки цилиндров (в том числе в центре крышки) и снимите ее с двигателя. Запомните положение шайб, уплотнений и прокладок. Снимите их. если они плохо держатся.
Установка
11. Для начала проверьте состояние всех уплотнений и прокладок. Неисправные замените.

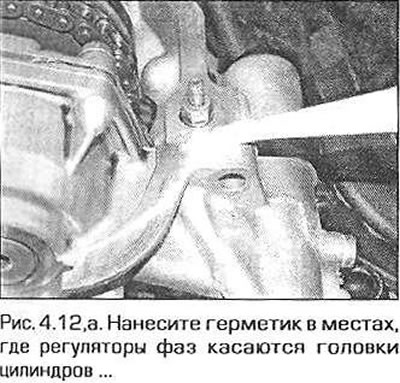

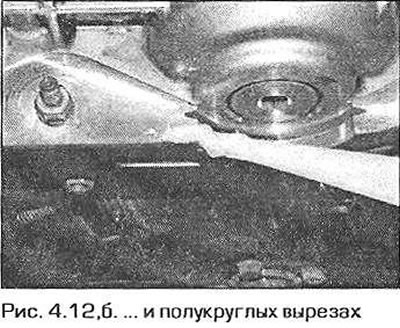

12. Очистите сопрягаемые поверхности крышки и головки цилиндров. Нанесите герметик Drei Bond 1209 в тех местах, где регуляторы фаз касаются головки цилиндров и на углы полукруглых вырезов на задней стороне головки цилиндров (рис. 4.12, а-в). Уложите внешнюю и внутреннюю прокладки на крышку головки цилиндров.

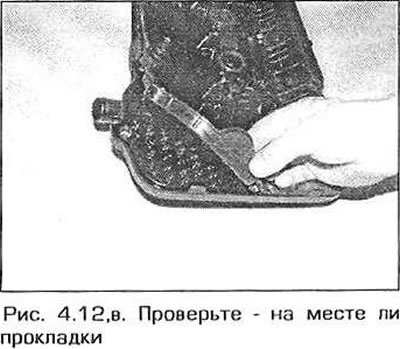

13. Положите крышку на головку цилиндров, следя за тем, чтобы не съехали прокладки. Убедитесь в том, что выступы в задней части внешней прокладки попали в вырезы головки цилиндров.
14. Закрепите крышку гайками и болтами, следя за тем, чтобы уплотнения оказались на прежних местах, затем постепенно затяните крепеж требуемым моментом.
15. остальном установка выполняется в последовательности, обратной снятию, с учетом следующих замечаний.
- а) Закрепите провода заземления на прежних местах.
- б) Затяните болты и гайки крепления катушек зажигания требуемым моментом.
- в) При подсоединении высоковольтных проводов к катушкам убедитесь в том. что резиновые уплотнители на месте.
