Давление подачи топлива в напорном трубопроводе поддерживается продолжительное время. Топливный насос закрыт обратным клапаном, и в магистрали поддерживается давление подачи топлива, которое обеспечивает сокращение времени запуска двигателя. Проверку давления подачи топлива необходимо проводить в следующем порядке. Приготовить приспособления «13.3.010», «13.5.220» и «61.3.050», DIS-тестер и выключить зажигание.
Внимание! Топливо в трубопроводах находиться под давлением около 3,5 бар. Пролившееся топливо собрать и направить на утилизацию.
Вынуть заглушки (рис. 3.32), вывернуть болты и снять защитный кожух форсунок и катушек зажигания. Снять пылезащитный колпачок с измерительного клапана распределительной магистрали.
Собрать приспособление «13.5.220» (рис. 3.33), состоящее из приспособлений «13.5.221» и «13.5.222». Вывернуть запорный клапан (1) на комплекте приспособлений «13.5.220».
Установить комплект приспособлений «13.5.220» на измерительный клапан топливной распределительной магистрали и от руки затянуть гайку с накаткой. Запустить двигатель.
Внимание! Категорически запрещено вворачивать запорный клапан (1) до механического упора, из-за возможности выхода из строя регулятора давления топлива.
Постепенно вворачивать запорный клапан (1), пока DIS-тестер не покажет наличие давления. Измерить давление подачи топлива, для чего:
- подключить датчик давления к DIS- тестеру и запустить двигатель;
- выбрать режим «Система измерений»;
- после появления функции «Мультиметра», выбрать режим «Проверка давления»;
- считать значение давления подачи топлива и сравнить фактическое значение испытательного давления с заданным значением — 3,5±0,2 бар;
- заглушить двигатель и провести анализ полученных результатов.
Проверить топливный насос, для чего:
- снять реле топливного насоса, чтобы насос не запускался от блока управления двигателем, и установить приспособление «61.3.050» на контакты «87» и «30» колодки реле:
- нажать клавишу на приспособлении и считать показания давления подачи топливного насоса на DIS-тестере;
- сравнить фактическое значение с заданным значением подачи топлива — 3,5±0,2 бар.

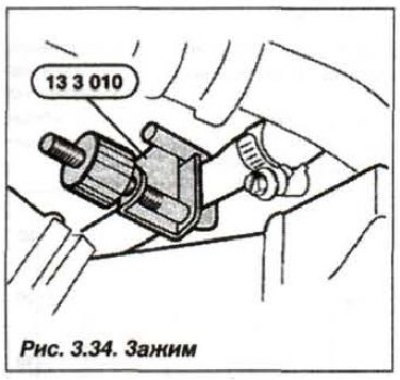

Установить приспособление «13.3.010» (рис. 3.34, см. рис.) для проведения последующих проверок.
