Demontaż lewej górnej osłony paska rozrządu silnika w rzędzie cylindrów 5–8 należy wykonać w następującej kolejności.
Zdejmij lewą pokrywę głowicy cylindra i oba lewe zawory elektromagnetyczne. Odkręć śrubę (strzałka) i zdejmij uchwyt. Wyjmij przewód z uchwytu i zaznacz położenie śrub.
Odkręcić śruby mocujące, zdjąć osłonę paska rozrządu (3) i uszczelkę metalowo-gumową (4).

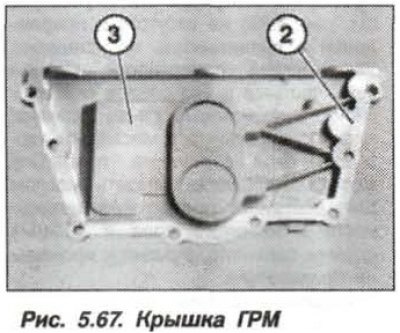

Montaż górnej lewej osłony paska rozrządu silnika należy wykonać w odwrotnej kolejności, przy czym konieczne jest oczyszczenie powierzchni uszczelniającej osłony z resztek starej uszczelki (3, rysunek 5,67) Pasek rozrządu.
Sprawdź, czy tuleje centrujące nie są uszkodzone i czy pozycja montażu jest prawidłowa; w razie konieczności wymień. Oczyść powierzchnię uszczelniającą głowicy cylindra z resztek starej uszczelki. Powierzchnie uszczelniające pokrywy i głowicy muszą być wolne od brudu i oleju.
Zamontuj nową uszczelkę profilującą (4, patrz rysunek 5,66), zwracając szczególną uwagę na prawidłową pozycję podczas instalacji.
Demontaż prawej górnej osłony paska rozrządu po stronie cylindrów 1–4 należy wykonać w następującej kolejności.
Zdejmij prawą pokrywę głowicy cylindra i pompę próżniową. Wyjmij oba prawe zawory elektromagnetyczne i wyjmij kabel z uchwytu.
Zaznacz położenie śrub, odkręć śruby (5 i 6, patrz rysunek 5,66) i zdejmij osłonę paska rozrządu (1). Zdjąć uszczelkę metalowo-gumową profilową (2).
Montaż górnej prawej osłony paska rozrządu należy wykonać w odwrotnej kolejności, przy czym konieczne jest oczyszczenie powierzchni uszczelniającej z resztek starej uszczelki na osłonie paska rozrządu (1).

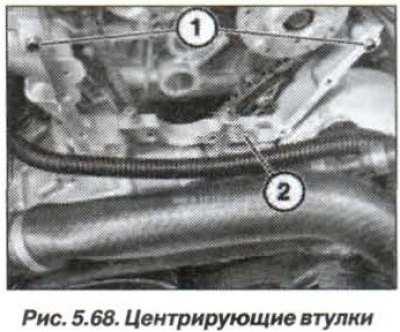

Sprawdź tuleje centrujące (1, rysunek 5,68) pod kątem uszkodzeń oraz prawidłowej pozycji montażu; w razie konieczności wymienić. Oczyścić powierzchnię uszczelniającą (2) z resztek starej uszczelki na głowicy cylindra. Powierzchnie uszczelniające pokrywy i głowicy muszą być wolne od brudu i oleju.
Zamontuj nową uszczelkę profilową (2), zwracając szczególną uwagę na jej prawidłowy montaż (patrz 5,66).
