Bucșe de ghidare a supapelor — descrierea designului (BMW X5 E53)

Ghidajele supapelor sunt realizate dintr-un aliaj special de alamă pe bază de bronz și sunt presate în chiulasa. Parametrii bucșelor de ghidare a supapelor de admisie și evacuare sunt aceiași. Bucșele de ghidare a supapelor, răcite cu azot lichid la o temperatură de minus 150°C, sunt presate în chiulasa, care are o temperatură de 30–50°C. Ghidajele supapelor nu sunt disponibile ca piese de schimb. Verificarea uzurii ghidajelor supapelor este deosebit de importantă pentru motoarele cu o durată lungă de viață (kilometrajul mașinii).

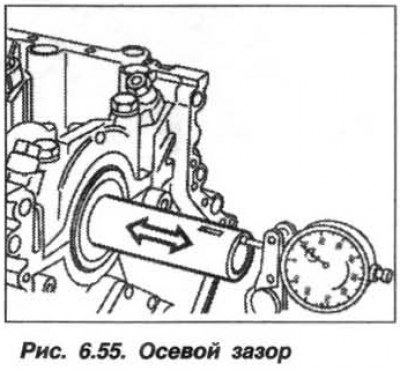

Verificarea golului trebuie efectuată folosind un dispozitiv de măsurare (vezi fig. 6.55), similar cu motoarele pe benzină și nu trebuie să fie mai mare de 0,5 mm.

Parametrii	Dimensiune, mm
Diametru interior:
nominal	6,00
admitere
admisie	de la 0,0 la +0,015
priza	de la +0,015 la +0,03
Distanță maximă tijă/bucșă	0,50
