Характеристики головки цилиндров

            0

Головка цилиндров отлита из алюминиевого сплава. В головке выполнены трехсферические камеры сгорания. Седла и направляющие втулки клапанов запрессованы в головку цилиндров Высота головки цилиндров, мм: 125,1 ±0,1.

Уменьшение высоты головки цилиндров при шлифовании, мм. не более: 0,3.

Толщина прокладки в свободном состоянии, мм: 1,2.

Седла клапанов



Седла клапанов — вставные. После охлаждения до температуры минус 70° седла запрессовываются в головку цилиндров, нагретую до температуры 220—250°С.

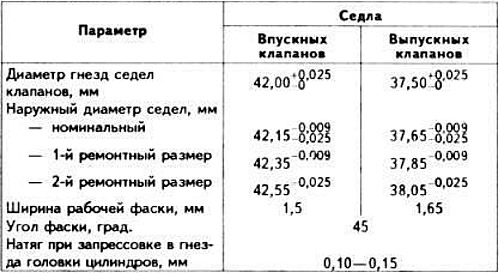

Характеристика седел клапанов





Направляющие втулки клапанов



Направляющие втулки клапанов изготовлены из социального чугуна и запрессованы в головку цилиндров.

Параметры направляющих втулок впускных и выпускных клапанов одинаковы. Направляющие втулки клапанов запрессовываются в головку цилиндров, нагретую до 220—250°С.

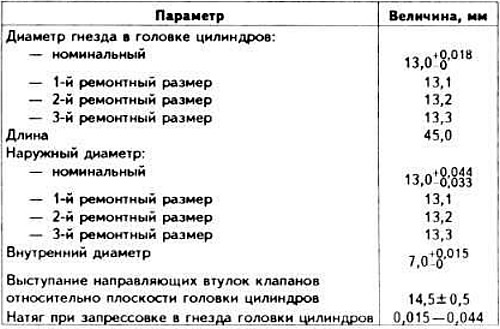

Характеристики направляющих втулок клапанов





Клапаны



Клапаны изготовлены из стали и расположены в головке цилиндров V-образно. Стержни клапанов хромированы.


Зазор между коромыслом и стержнем клапана регулируется вращением эксцентрика со стопорной гайкой, расположенного на коромысле.

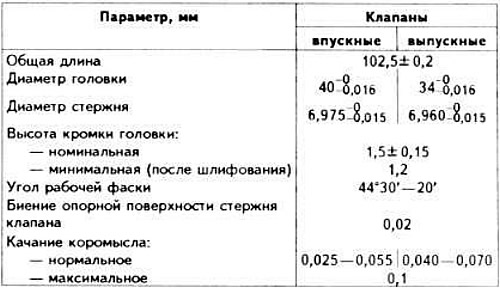

Характеристики клапанов





Зазоры в механизме привода клапанов



Нормальный зазор между эксцентриком и торцом стержня клапана, замеряемый щупом на холодном двигателе, составляет 0,25 мм для впускных и выпускных клапанов.

Клапанные пружины



Каждый впускной и выпускной клапан снабжен одной пружиной. Клапанные пружины устанавливаются цветной меткой вниз, в сторону головки цилиндров.

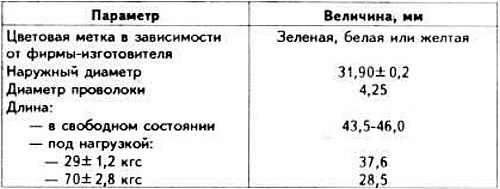

Характеристики клапанных пружин





Коромысла привода клапанов



Коромысла изготовлены из легкого сплава и одинаковы для впускных и выпускных клапанов. Места контактов с корсмысел с кулачками распределительного вала выполнены из чугуна повышенной твердости. Диаметр отверстий в головке цилиндров для осей коромысел, мм: 17.5+0,0430.


Диаметр отверстия в коромысле без втулки, мм: 20+0,0210.

Диаметр отверстия во втулке коромысел, мм: 17,5+0,0180.

Диаметр осей коромысел: 17,5-0,016-0,034.

Установочный зазор осей коромысел в головке цилиндров, мм: 0,016-0,077.
