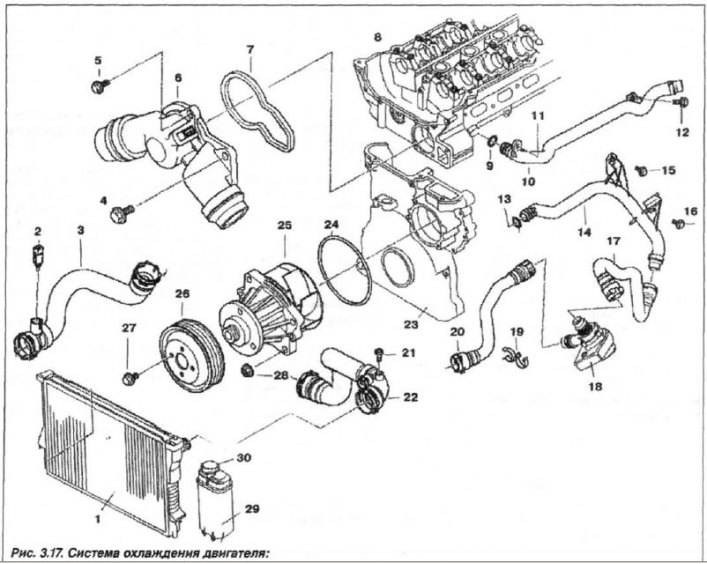

1 - calorifer; 2 - senzor de temperatura; 3, 17, 20, 22 - furtun; 5 - șurub (М6х25); 6 - termostat în carcasă; 7 - garnitura; 3 - cap de bloc; 9, 13 - inel (20x3); 10 - furtun de incalzire; 11 - nucă (M6); 12, 15, 16 - șurub; 14 - conductă; 18 - pompa de incalzire; 19 - suport; 21 - șurub de îndepărtare a aerului; 23 - capac de sincronizare; 24 - inel (68x5); 25 - pompa motorului; 26 - scripete; 27 - șurub (M6x16); 28 - nucă (M6); 29 - vas de expansiune; 30 - capac rezervor
Înlocuirea pompei unui lichid de răcire este necesară pentru a se efectua în următoarea ordine. Scoateți cureaua de transmisie a alternatorului și goliți lichidul de răcire și aruncați-l. Scoateți radiatorul și carcasa termostatului. Scoateți rotorul vâscos al ventilatorului.
Slăbiți șuruburile scripetelor (27, 4 bucăți, vezi fig. 3.17), împiedicându-l să se rotească prin strângerea curelei. Scoateți scripetele (26) de la butucul pompei (25) lichid de răcire.

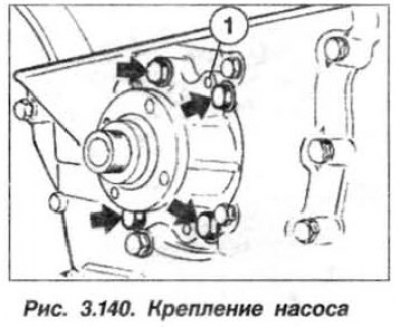

Scoateți patru șuruburi (săgeți, fig. 3.140) suporturile pompei de răcire.
Înșurubați două șuruburi «M6» în găuri (1) în carcasa pompei, situată diametral opus și apăsați uniform pompa de pe capacul blocului de distribuție a motorului. Asigurați-vă că nu există nicio distorsiune a pompei.
Când instalați pompa, înlocuiți inelul O (24, vezi fig. 3.17) secțiune abruptă (68x5) și garnitura pompei, aplicând lichid de răcire pe inel ca lubrifiant pentru alunecarea mai ușoară.
Asigurați-vă că bucșele de aliniere sunt în poziția corectă. șuruburi («M6») fixați carcasa termostatului pentru a o strânge cu un cuplu de 1,0 kgf·m (10 Nm). șuruburi («M8») fixați pompa pe capacul blocului de distribuție pentru a o strânge cu un cuplu de 2,0 kgf·m (20 Nm). patru șuruburi («M6») strângeți elementele de fixare a scripetelor cu un cuplu de 1,0 kgf·m (10 Nm). Instalați dopul de scurgere (M14x1,5), înlocuind inelul de etanșare și strângeți-l cu un cuplu de 25 Nm (2,5 kgf·m).
Umpleți sistemul cu lichid de răcire, îndepărtați aerul, porniți motorul, încălziți-l și verificați dacă sistemul are scurgeri. Verificați nivelul lichidului de răcire și completați dacă este necesar.
