Ремонт головки цилиндров (BMW 5 Series E12)

Замена направляющих втулок клапанов

При сильном износе одной из направляющих втулок клапанов (см. предельные размеры при износе в подразделе «Детальные технические характеристики») замените ее.

На холодном двигателе выпрессуйте направляющую втулку оправкой 609, перемещая втулку от верхней части головки цилиндров к камере сгорания.

Проверьте размеры гнезда направляющей втулки в головке цилиндров. Если диаметр гнезда больше заданного (см. «Детальные технические характеристики»), расточите гнездо до одного из больших размеров и установите втулку соответствующего ремонтного размера.

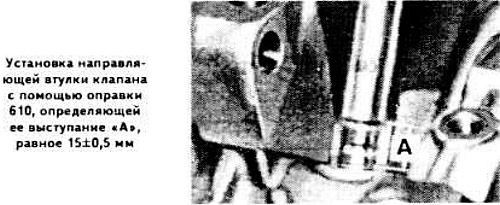

Равномерно нагрейте головку цилиндров до температуры около 200°C (не более), смажые втулку клапана консистентной смазкой и запрессуйте ее оправкой 610 по направлению от верхней части головки цилиндров к камере сгорания до упора оправки в головку цилиндров. Использование оправки 610 обеспечивает надлежащее выступание «А» втулки клапана относительно плоскости головки цилиндров, которое должно быть в пределах 15±0,5 мм (см. фото).




После полного охлаждения головки цилиндров разверните отверстие в направляющей втулке, чтобы обеспечить точное соответствие размера требуемому.


Убедитесь в полной соосности новой направляющей втулки и седла клапана. При необходимости прошлифуйте седло клапана.

С 1978 модельного года на BMW «525», «528» и «528i» замена направляющих втулок клапанов производится с учетом следующего:

• выпрессовывайте направляющую втулку оправкой 111100;
• длина направляющих втулок изменена. Длина старых втулок 52 мм. Новые втулки могут устанавливаться на месте старых.
• запрессуйте направляющую втулку в нагретую головку цилиндров по направлению от распределительного вала к камере сгорания;
• отверстие в оправке 111120 обеспечивает нужную глубину запрессовки (выступание «А» втулки);
• для втулки клапана измененной длины выступание «А» равно 13,5±0,5 мм. Вставьте шайбу толщиной 1,5 мм в отверстие оправки.

Замена седел клапанов

Замена седел клапанов должна проводиться на станции технического обслуживания.

Рассверлите подлежащее замене седло клапана, обращая внимание на точную центровку сверла и избегая съема металла с гнезда седла клапана.

Расточите гнездо седла клапана, выдерживая заданную величину натяга седла клапана в гнездо головки цилиндров (см. подраздел «Детальные технические характеристики»).

Равномерно нагрейте головку цилиндров до температуры 200°C и охладите седло клапана до температуры минус 70°C, погрузив его в жидкий азот.

Запрессуйте седло клапана до его упора в дно гнезда головки цилиндров.

Прошлифуйте рабочую фаску седла клапана.

Шлифование седел клапанов и клапанов

Проверьте состояние рабочей фаски клапанов. При мелких повреждениях ее можно прошлифовать, выдерживая надлежащий угол фаски.


Прошлифуйте рабочие фаски седел клапанов вручную или с помощью шлифовальной машинки.

Притрите клапаны к седлам и проверьте герметичность прилегания клапанов к седлам.

После шлифования и притирки седел и клапанов тщательно промойте седла, клапаны и каналы головки цилиндров, продуйте их сжатым воздухом.

Проверьтре герметичность прилегания клапанов к седлам путем заполнения камер сгорания керосином, предварительно ввернув свечи зажигания.
