Bucșe de ghidare a supapelor (BMW X5 E53)

Ghidajele supapelor sunt realizate dintr-un aliaj special de alamă pe bază de bronz și sunt presate în chiulasa. Parametrii bucșelor de ghidare a supapelor de admisie și evacuare sunt aceiași. Bucșele de ghidare a supapelor răcite cu azot lichid la o temperatură de minus 150°C sunt presate în chiulasa, care are o temperatură de 30–50°C.

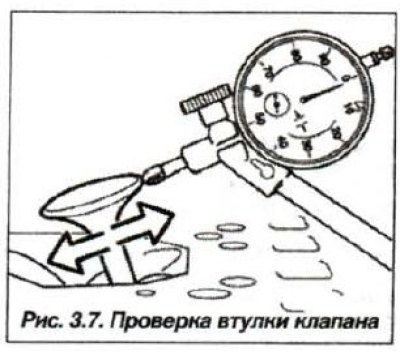

Intervalul trebuie verificat cu ajutorul unui dispozitiv (Fig. 3.7). Distanța maximă admisă în timpul funcționării între tija supapei și bucșa de ghidare este măsurată prin deplasarea maximă a capului supapei atunci când tija supapei este la același nivel cu marginea superioară a ghidajului și nu trebuie să fie mai mare de 0,5 mm.



Verificarea uzurii bucșelor de ghidare a supapelor este deosebit de importantă pentru motoarele cu o durată lungă de viață (kilometraj).

• Lungime totală mânecă 43,5 mm;
• Diametrul interior al bucșei, mm:
• nominal 6.0;
• prima reparatie dimensiunea 6.1;
• a 2-a reparatie dimensiunea 6.2;
• Toleranță de la 0,0 la + 0,015.
