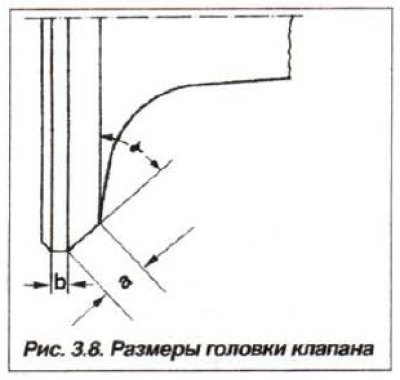

Acestea sunt antrenate de camele arborilor cu came de admisie și evacuare prin intermediul unor tachete hidraulice cilindrice. Parametrii supapei motorului sunt prezentați în tabel. 3.4. Înălțimea minimă a părții cilindrice a plăcii supapei trebuie să fie de cel puțin 0,5 mm.
Tabelul 3.4. parametrii supapei motorului
| Parametrii supapei | Model de motor | ||
| M54B22 | M54B25 | M54B30 | |
| Supape de admisie | |||
| Diametrul plăcii, mm | 30,0 | 33,0 | 33,0 |
| Diametrul de aterizare, mm | 29.4 | 32,4 | 32,4 |
| Toleranță pentru diametrul capului, mm | de la 0,00 la -0,016 | ||
| Diametrul tijei, mm nominal | 6,00 | ||
| prima reparatie | 6,10 | ||
| a 2-a reparatie | 6,20 | ||
| aprobarea de utilizare. | de la -0,025 la -0,040 | ||
| Distanță între ghidajele supapelor și tijele supapelor, mm* | 0.5 | ||
| Supape de evacuare | |||
| Diametrul plăcii, mm | 27,00 | 30,5 | 30,5 |
| Diametrul de aterizare, mm | 26,50 | 30,0 | 30,0 |
| Toleranță pentru diametrul capului, mm | de la 0,00 la -0,016 | ||
| Diametrul tijei, mm | |||
nominal | 6,00 | ||
prima reparatie | 6,10 | ||
a 2-a reparatie | 6,20 | ||
admitere | de la -0,040 la -0,055 | ||
| Distanță între ghidajele supapelor și tijele supapelor, mm* | 0,5 | ||

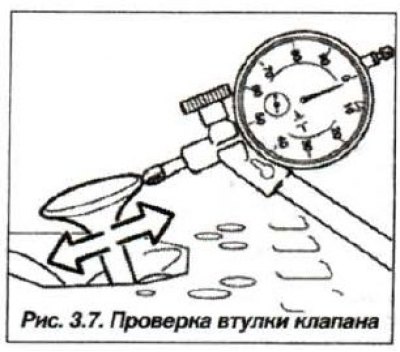

* Tehnica de măsurare este prezentată în Fig. 3.7.
Unul dintre principalii indicatori ai uzurii motorului depinde de starea mecanismului supapei - cantitatea de compresie în cilindrii săi, care este verificată cu un dispozitiv special - un manometru de compresie, instalat în orificiul bujiei. Regulile pentru instalarea și îndepărtarea acestuia, măsurătorile sunt date în instrucțiunile pentru dispozitiv și descrise mai jos. Citirea instrumentului pentru un motor nou este de 10-12 bar (kgf/cm²), iar la uzura maximă – 8,0 bar.
Diferența de presiune între cilindrii unui motor nu trebuie să depășească 1,5 bar. Dacă diferența este mai mare de 1,5 bar sau presiunea este mai mică de 8,0 bar. atunci aceasta indică o uzură crescută a segmentelor de piston, a oglinzilor cilindrice și a supapelor. Un astfel de motor este supus demontării și reparațiilor.
Arcuri de supape
Arcurile supapelor sunt proiectate pentru a asigura o fixare strânsă a supapelor pe scaune. Fiecare supapă de admisie și de evacuare are un arc, care este identic atât pentru supapa de admisie, cât și pentru cele de evacuare. Arcul este instalat cu vârful conului spre biscuiți.
