Scaunele supapelor (BMW X5 E53)

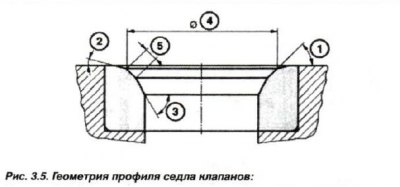

Scaunele supapelor sunt realizate din oțel austenitic obținut prin metalurgia pulberilor și nu sunt înlocuibile. Dacă sunt detectate urme de arsură sau uzură care nu pot fi îndepărtate prin șlefuire, chiulasa este înlocuită complet. În acest caz, este necesar să se mențină dimensiunea maximă admisă. Dacă această dimensiune este depășită, fiabilitatea compensării decalajului în timpul funcționării tacheților hidraulici este afectată. Scaunul supapei este rotit până când se obține un punct sigur al supapei. Scaunele supapelor au o îngustare suplimentară - unghiul de corecție externă și în timpul procesării este necesară menținerea acestuia - 15° (Fig. 3.5).

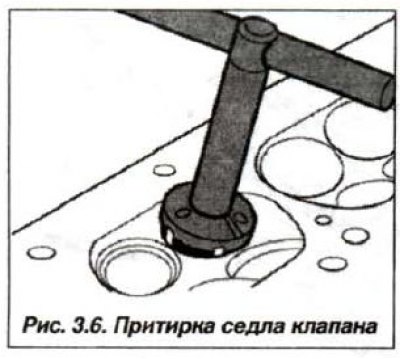

Tehnologia de șlefuire a scaunelor supapelor este identică pentru toate motoarele. Supapele trebuie șlefuite până la scaun folosind numai pastă de măcinat cu granulație fină. Leuirea scaunelor supapelor se realizează printr-o mișcare de rotație cu separarea frecventă a supapei de scaun și rotirea acestuia. Pentru a ține supapa, utilizați dispozitivul "00.3.520" sau "00.3.580" (Fig. 3.6). Îndepărtați cu atenție urmele de pastă de șlefuit după șlefuire.





Calitatea lepuirii trebuie verificată prin plasturele de contact și prin umplerea plăcii supapei cu kerosen. Scurgerile de combustibil prin ghidajul supapei nu este permisă;.
