Nota. Rulmenții capului bielei sunt diferiți de rulmenții capacului bielei. Acordați atenție dimensiunii reparației arborelui cotit.
Verificarea jocului radial (0,020–0,055 mm) și înlocuirea căptușelilor lagărelor bielei arborelui cotit trebuie efectuate în același mod ca și înlocuirea căptușilor lagărelor principale, ținând cont de următoarele.
Pregătiți echipamentul "00.2.590", "00.9.120" și "11.2.110" și scoateți pistoanele. În capac (12, vezi fig. 3.11) instalați o nouă inserție standard (11) cu un marcaj roșu în biela, instalați o inserție (10) cu un marcaj albastru în capul inferior al bielei (8) (indiferent de marcajul de culoare al bielei).

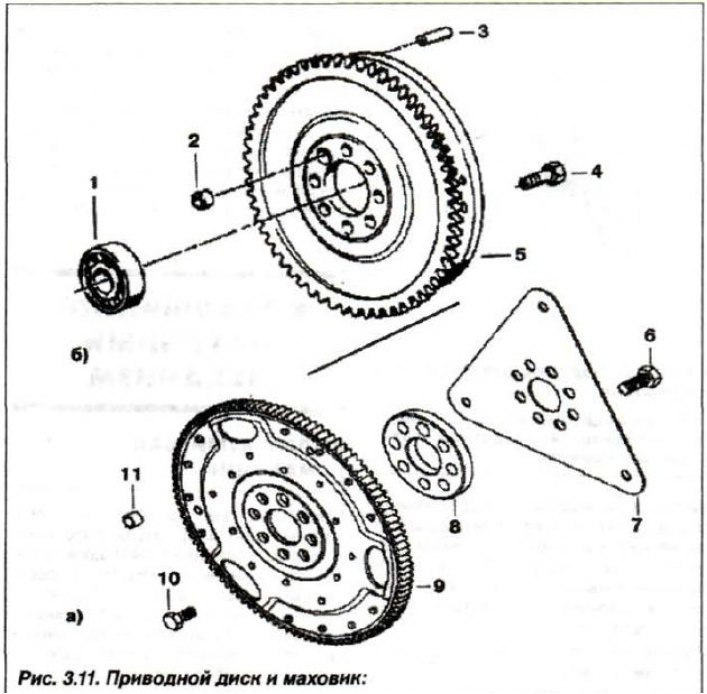

1 - rulment; 2, 11 - manșon de centrare (∅ 14,5); 3 - pin; 4 - șurub (M12x1,5x50); 5 - volanta; 6 - șurub (M12x1,5x28); 7 - disc slave; 8 - şaibă distanţier; 9 - coroana dintata; 10 - șurub (M10x17,5)

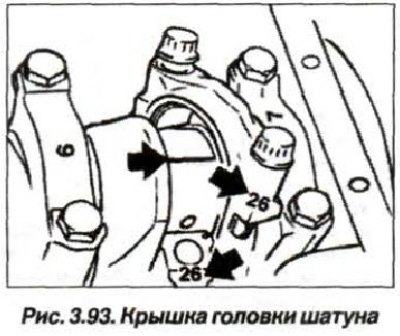

Montați pistoanele în blocul cilindrilor și verificați jocul radial (săgeata stânga, fig. 3,93) prin aplatizarea sârmei de calibrare dintre căptușeli și tija de biela, care ar trebui să fie între 0,020-0,055 mm.
Pentru a face acest lucru, setați pistonul în poziția BDC. Instalați dispozitivul "00.2.590" (Plastigage PG-1) pe suprafața tijei arborelui cotit curățat de ulei.

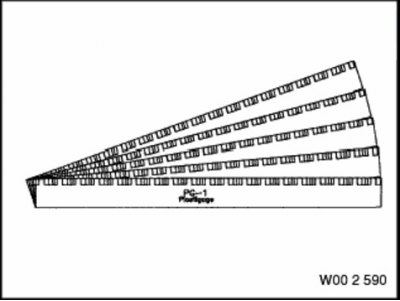

Dispozitiv 00.2.590
Capacele capului bielei sunt potrivite cu biela și nu pot fi demontate. Secvența de strângere a șuruburilor capacului rulmentului bielei este următoarea:
- strângeți la 5,0 km (0,5 kgf·m);
- strângeți la 20,0 Nm (20 kgf·m);
- strângeți șuruburile la un unghi de 70°.
În acest scop, folosiți șuruburile vechi ale capacului bielei pentru a strânge șuruburile, utilizați dispozitivul "00.9.120" sau "11.2.110".

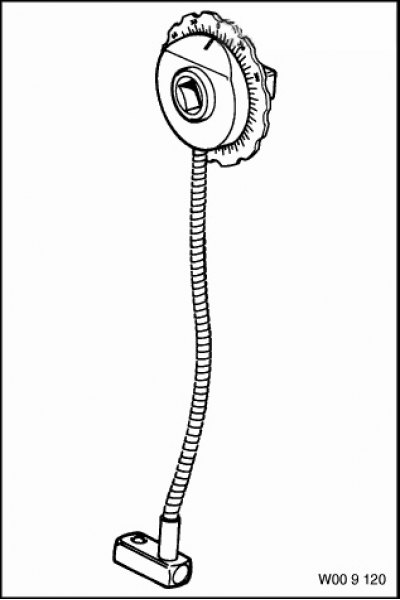

Dispozitiv 00.9.120
Atenţie! Când strângeți șuruburile, nu permiteți mișcarea bielei sau arborelui cotit.

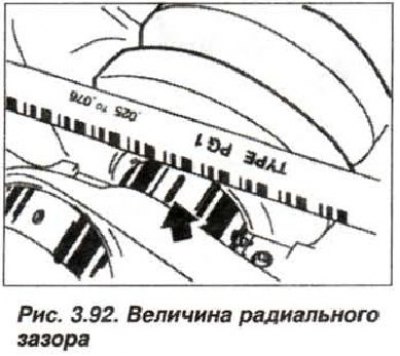

Îndepărtați capacul lagărului bielei și măsurați jocul radial folosind lățimea unui fir de calibru din plastic aplatizat (săgeată, vezi fig. 3,92) conform scalei de măsurare.
Dacă este necesar, pentru a regla jocul radial în rulment, este necesar să se utilizeze carcase de rulment noi sau carcase cu un marcaj de culoare diferită. Strângeți șuruburile capacului bielei în trei etape, așa cum este indicat mai sus.
